DESCRIPCIÓN

Se almacena un DTC cuando el subconjunto de la ECU de los faros recibe una señal de avería de la fuente de su respectiva unidad del faro. El subconjunto de la ECU de los faros izquierdos almacena el DTC B2439 o B243A.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Nota

B2439

Circuito de los faros izquierdos

avería en la fuente de luz del subconjunto de la ECU de los faros izquierdos

  • Conjunto de la unidad del faro izquierdo
  • Subconjunto de la ECU del faro izquierdo

-

B243A

Circuito de los faros derechos

avería en la fuente de luz del subconjunto de la ECU de los faros derechos

  • Conjunto de la unidad del faro derecho
  • Subconjunto de la ECU del faro derecho

-

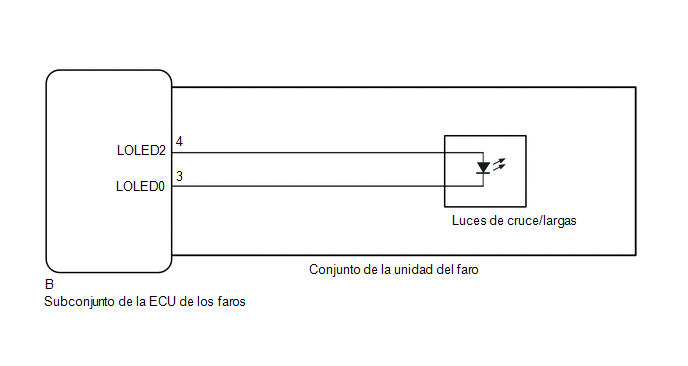

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si el subconjunto de la ECU de las luces izquierdas se ha sustituido, es necesario sincronizar la información del vehículo e inicializar el subconjunto de la ECU de los faros izquierdos.

Haga clic aquí

PROCEDIMIENTO

1.

BORRE EL DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Clear DTCs
SIGUIENTE

2.

COMPRUEBE SI SE EMITEN DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Accione el interruptor de control de las luces para encender las luces de cruce.

(c) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Trouble Codes

OK:

No se emiten los DTC B2439 ni B243A

Resultado:

Resultado

Vaya a

OK

A

NG (se emite el DTC B2439)

B

NG (se emite el DTC B243A)

C

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

C

IR AL PUNTO 6

B

3.

SUSTITUYA EL CONJUNTO DE LA UNIDAD DEL FARO IZQUIERDO

(a) Sustituya el subconjunto de la unidad del faro izquierdo por uno nuevo o en buen estado.

  • Para faros halógenos: Haga clic aquí
  • Para faro de LED: Haga clic aquí
SIGUIENTE

4.

BORRE EL DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Clear DTCs
SIGUIENTE

5.

COMPRUEBE SI SE EMITEN DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Accione el interruptor de control de las luces para encender las luces de cruce.

(c) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Trouble Codes

OK:

No se emite el DTC B2439.

OK

FIN DE LA INSPECCIÓN (EL CONJUNTO DE LA UNIDAD DEL FARO IZQUIERDO ESTABA DEFECTUOSO)

MAL

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

6.

SUSTITUYA EL CONJUNTO DE LA UNIDAD DEL FARO DERECHO

(a) Sustituya el subconjunto de la unidad del faro derecho por uno nuevo o en buen estado.

  • Para faros halógenos: Haga clic aquí
  • Para faro de LED: Haga clic aquí
SIGUIENTE

7.

BORRE EL DTC

(a) Borre los DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Clear DTCs
SIGUIENTE

8.

COMPRUEBE SI SE EMITEN DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Accione el interruptor de control de las luces para encender las luces de cruce.

(c) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > HL AutoLeveling > Trouble Codes

OK:

No se emite el DTC B243A.

OK

FIN DE LA INSPECCIÓN (EL CONJUNTO DE LA UNIDAD DEL FARO DERECHO ESTABA DEFECTUOSO)

MAL

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO DERECHO
