Componentes
COMPONENTES

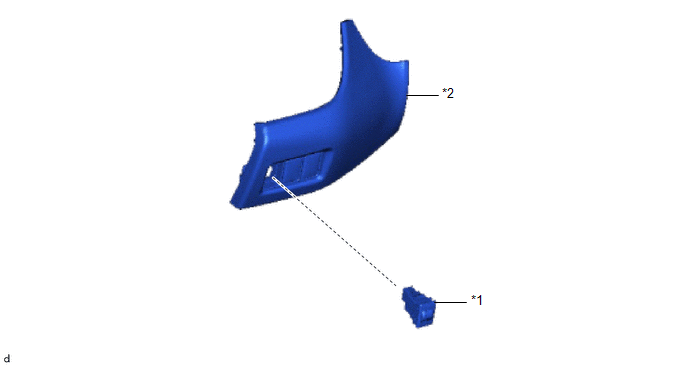

ILUSTRACIÓN
|
*1 |
INTERRUPTOR DE GRADUACIÓN DEL NIVEL DE LA LUZ DE LOS FAROS |
*2 |
SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL INTERRUPTOR DE NIVELACIÓN DE LOS FAROS
|

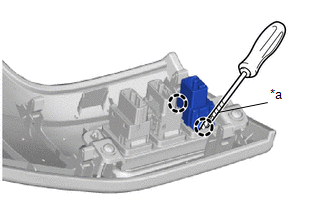

(a) Utilice un destornillador con la punta envuelta en cinta protectora, desenganche las garras para extraer el interruptor de nivelación de los faros. |
|
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR DE GRADUACIÓN DE NIVEL DE LA LUZ DE LOS FAROS
(a) Comprobación de la tensión.
|

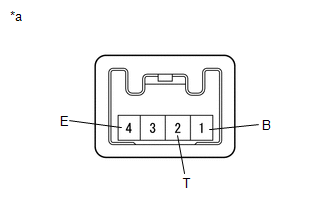

(1) Conecte el cable positivo (+) de la batería al terminal 1 (B), y el cable negativo (-) al terminal 4 (E). |
|
(2) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
2 (T) - 4 (E) |
0 |
9.5 a 10.2 V |
|
1 |
8.1 a 8.8 V |
|
|
2 |
6.6 a 7.4 V |
|
|
3 |
5.2 a 6.0 V |
|
|
4 |
3.8 a 4.5 V |
|
|
5 |
2.4 a 3.1 V |
OBSERVACIÓN:
(b) Inspección de la iluminación.
|

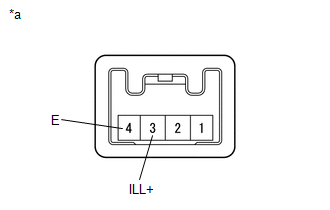

(1) Aplique tensión de la batería al interruptor de nivelación del faro y compruebe que el interruptor se enciende. OK:
OBSERVACIÓN: Si el resultado no es el especificado, sustituya el interruptor de nivelación de los faros. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL INTERRUPTOR DE GRADUACIÓN DEL NIVEL DE LA LUZ DE LOS FAROS
|

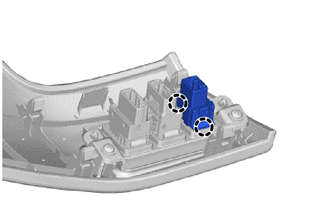

(a) Enganche las garras para instalar el interruptor de nivelación del faro. |
|
2. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
