Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Interruptor De GraduaciÓn De La Luz De Los Faros / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Interruptor de control de las luces

Conexión del tester	Estado	Valor especificado
13 (T) - 16 (EL)	Interruptor de control de las luces en posición OFF	10 kΩ o superior
12 (H) - 16 (EL)	Interruptor de control de las luces en posición OFF	10 kΩ o superior
11 (A) - 16 (EL)	Interruptor de control de las luces en posición OFF	10 kΩ o superior
13 (T) - 16 (EL)	Interruptor de control de las luces en la posición TAIL	Inferior a 1 Ω
13 (T) - 16 (EL)	Interruptor de control de las luces en posición HEAD	Inferior a 1 Ω
12 (H) - 16 (EL)	Interruptor de control de las luces en posición HEAD	Inferior a 1 Ω
11 (A) - 16 (EL)	Interruptor de control de las luces en posición AUTO	Inferior a 1 Ω

Interruptor de graduación de la luz

Conexión del tester	Estado	Valor especificado
17 (HU) - 16 (EL)	Interruptor de graduación de la luz en posición HIGH	Inferior a 1 Ω
17 (HU) - 16 (EL)	Interruptor de graduación de la luz en posición HIGH	Inferior a 1 Ω
14 (HF) - 16 (EL)	Posición del interruptor de graduación de la luz	Inferior a 1 Ω

Interruptor de los intermitentes

Conexión del tester	Estado	Valor especificado
20 (TR) - 16 (EL)	Ponga el interruptor de los intermitentes en punto muerto	10 kΩ o superior
19 (TL) - 16 (EL)		10 kΩ o superior
18 (CR) - 16 (EL)		10 kΩ o superior
20 (TR) - 16 (EL)	Interruptor de los intermitentes en posición de giro a la derecha	Inferior a 1 Ω
18 (CR) - 16 (EL)	Interruptor de los intermitentes en posición de giro completo hacia la derecha	Inferior a 1 Ω
19 (TL) - 16 (EL)	Interruptor de los intermitentes en posición de giro a la izquierda	Inferior a 1 Ω
18 (CR) - 16 (EL)	Interruptor de los intermitentes en posición de giro completo a la izquierda	Inferior a 1 Ω

Interruptor de los faros antiniebla

Conexión del tester	Estado	Valor especificado
2 (BFG) - 3 (LFG)	Interruptor de los faros antiniebla apagado	10 kΩ o superior
2 (BFG) - 3 (LFG)	Interruptor de las luces antiniebla en posición delantera	Inferior a 1 Ω
4 (B) - 3 (LFG)	Interruptor de los faros antiniebla apagado	10 kΩ o superior
4 (B) - 3 (LFG)	Interruptor de los faros antiniebla en posición trasera	Inferior a 1 Ω

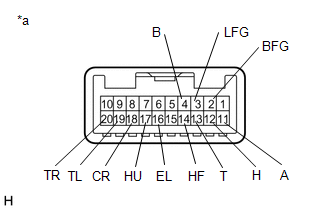

*a	Componente no conectado al mazo de cables (Conjunto del interruptor de graduación de la luz de los faros)
