Toyota CH-R Manual de Taller: Montaje

Toyota CH-R Manual de Taller / Iluminación (ext) / Conjunto De Las Luces Combinadas Traseras (para El Tipo De Bombilla) / Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

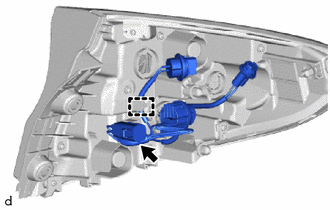

1. INSTALE EL ZÓCALO Y EL CABLE DE LAS LUCES COMBINADAS TRASERAS

(a) Conecte el conector.

(b) Enganche la abrazadera para colocar el zócalo y el cable del conjunto de luces traseras.

2. INSTALE LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA

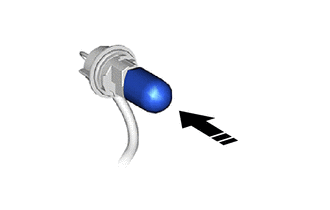

(a) Instale la bombilla de la luz de posición lateral trasera del zócalo y cable del conjunto de luces traseras.

Coloque en este sentido

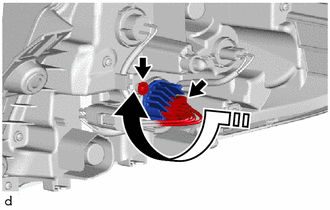

(b) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla de la luz de posición lateral trasera, como se muestra en la ilustración, para conectarlos como una unidad.

Coloque en este sentido

3. INSTALE LA BOMBILLA DEL INTERMITENTE TRASERO

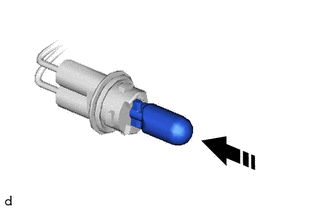

(a) Coloque la bombilla del intermitente trasero en el zócalo y cable de las luces combinadas traseras.

Coloque en este sentido

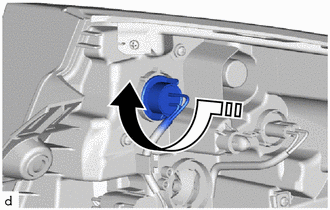

(b) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla del intermitente trasero, como se muestra en la ilustración, para conectarlos como una unidad.

Coloque en este sentido

4. INSTALE EL LED DE LAS LUCES COMBINADAS TRASERAS

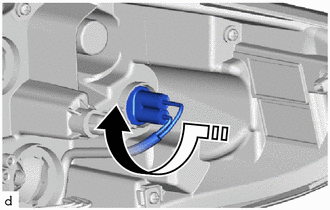

(a) Gire el LED de las luces combinadas traseras como se muestra en la ilustración para instalarlo.

Coloque en este sentido

(b) Coloque el tornillo.

(c) Conecte el conector.
