Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

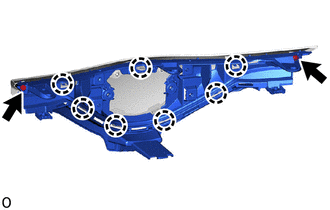

1. INSTALE EL EMBLEMA DE LA REJILLA DEL RADIADOR (O PANEL FRONTAL)

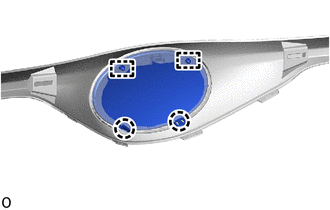

(a) Enganche las guías y las garras para instalar el emblema de la rejilla del radiador (o panel frontal).

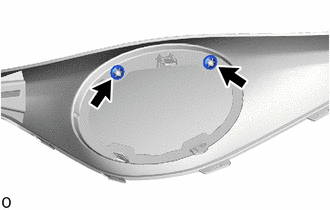

(b) Coloque las 2 tuercas del muelle.

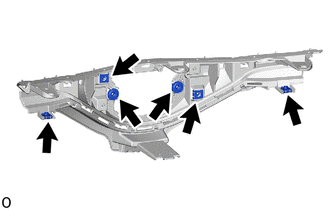

2. INSTALE LA REJILLA INTERIOR DEL RADIADOR

(a) Instale las 6 tuercas.

(b) Enganche las garras para instalar la rejilla interior del radiador.

(c) Instale los 2 tornillos.

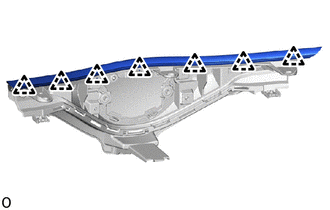

3. INSTALE EL SELLO DEL CAPÓ A LA REJILLA DEL RADIADOR

(a) Enganche los clips para colocar el sello del capó a la rejilla del radiador.
