Toyota CH-R Manual de Taller: Extracción

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • Los procedimientos que se explican a continuación son para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA MOLDURA EXTERIOR DE LA PUERTA DELANTERA

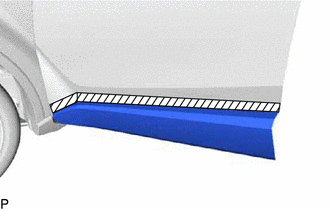

(a) Aplique cinta protectora alrededor de la moldura exterior de la puerta delantera.

Cinta protectora

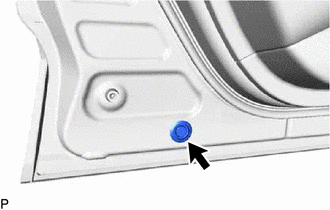

(b) Retire la tapa del orificio.

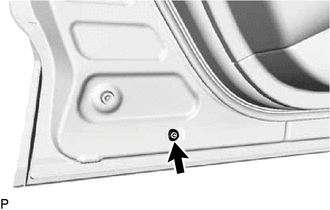

(c) Extraiga la tuerca y la junta.

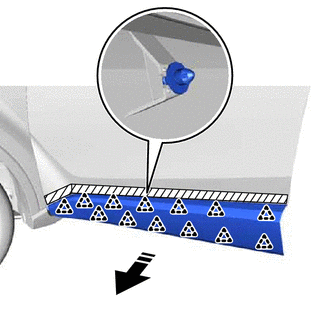

(d) Desenganche los clips y extraiga la moldura exterior de la puerta delantera como se muestra en la ilustración.

Extraiga en este sentido
