COMPONENTES

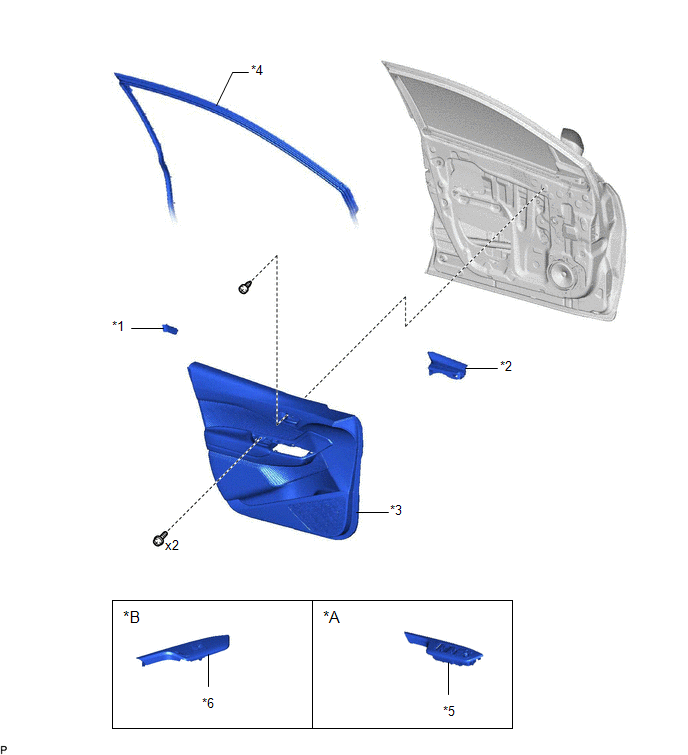

ILUSTRACIÓN
*A |
Para el lado del conductor |
*B |
Para el lado del pasajero delantero |
*1 |
OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA |
*2 |
EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA |
*3 |
SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
*4 |
BANDA PROTECTORA DE LA PUERTA DELANTERA |
*5 |
CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO |
*6 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO |

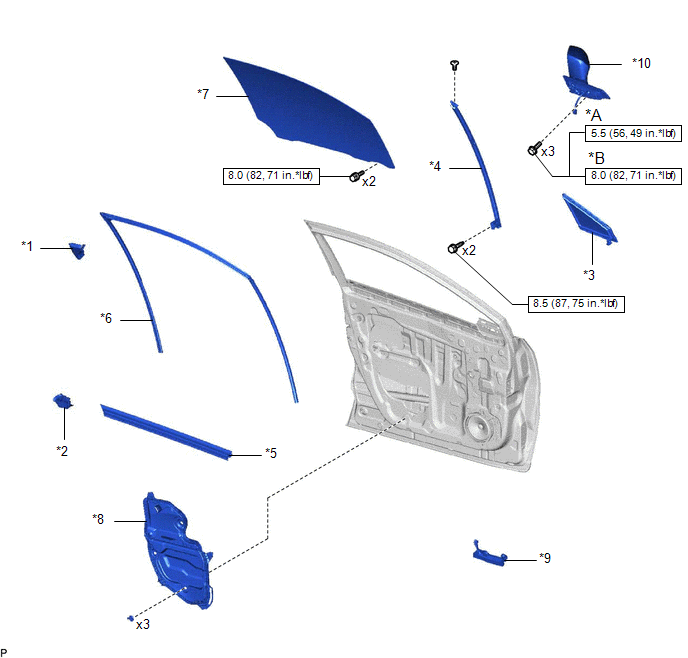

ILUSTRACIÓN
*A |
Fabricados por TMMT |
*B |
Fabricados por TMC |
*1 |
EMBELLECEDOR SUPERIOR DEL MARCO DE LA PUERTA |
*2 |
SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA DELANTERA |
*3 |
CRISTAL DE LA VENTANILLA FIJA DE LA PUERTA DELANTERA |
*4 |
SUBCONJUNTO DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA |
*5 |
BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA DELANTERA |
*6 |
CARRIL DEL CRISTAL DE LA VENTANILLA DELANTERA |
*7 |
SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA DELANTERA |
*8 |
CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DELANTERA |
*9 |
JUNTA DE VENTILACIÓN DE LA PUERTA DELANTERA |
*10 |
CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

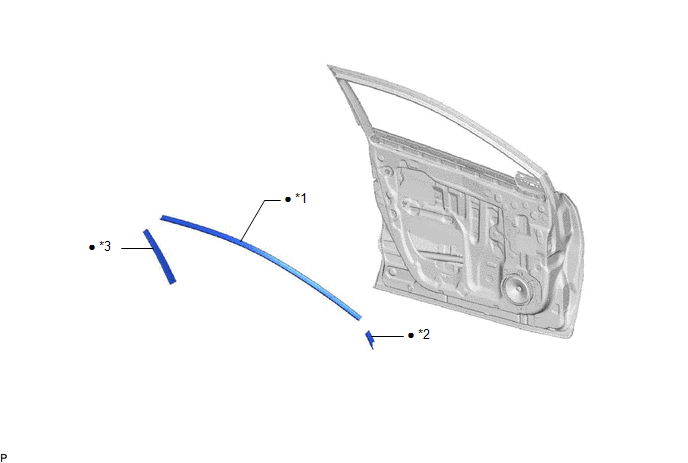

ILUSTRACIÓN
*1 |
BANDA EXTERIOR DE LA PUERTA DELANTERA |
*2 |
TIRA DE LA PUERTA DELANTERA N° 2 |
*3 |
TIRA DE LA PUERTA DELANTERA N° 4 |
- |
- |
● |
Pieza no reutilizable |
- |
- |
