DESCRIPCIÓN

Si el conjunto de la ECU de la servodirección detecta una avería, el conjunto de la ECU de la servodirección almacena un DTC y enciende el indicador de advertencia EPS.

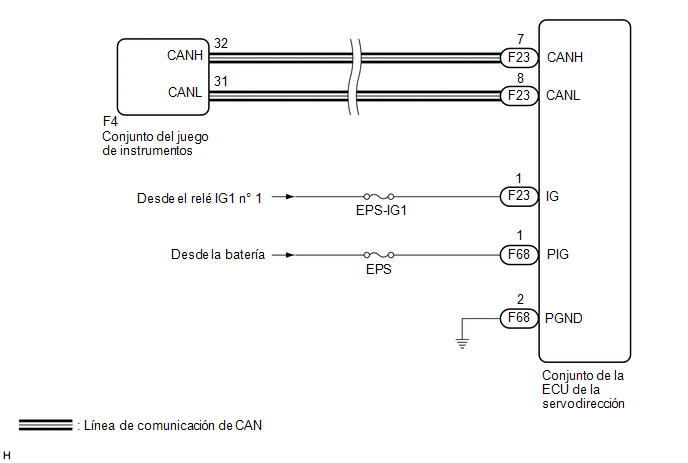

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Si el conjunto de la ECU de la servodirección se ha sustituido, realice la escritura del mapa de asistencia y la calibración a cero del sensor de par.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR

(a) Sacuda los conectores y el mazo de cables del conjunto de la ECU de la servodirección de arriba a abajo, a la derecha y a la izquierda para comprobar la condición de la iluminación del indicador de advertencia de la EPS en el conjunto del juego de instrumentos.

OK:

La condición de iluminación del indicador de advertencia de la EPS no cambia.

OBSERVACIÓN:

Si el indicador de advertencia de la EPS funciona correctamente, se enciende cuando se coloca el interruptor de encendido en la posición ON y se apaga cuando se arranca el motor.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

2.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se emiten DTC.

Haga clic aquí

Resultado:

Resultado

Vaya a

No se emiten los DTC del sistema de comunicaciones CAN.

A

Se emiten los DTC del sistema de comunicación CAN.

B
B

VAYA AL SISTEMA DE COMUNICACIONES CAN

A

3.

INSPECCIONE EL MAZO DE CABLES Y CONECTOR (FUENTE DE ALIMENTACIÓN IG - MAZA)

(a) Desconecte los conectores F68 y F23 del conjunto de la ECU de la servodirección.

*a

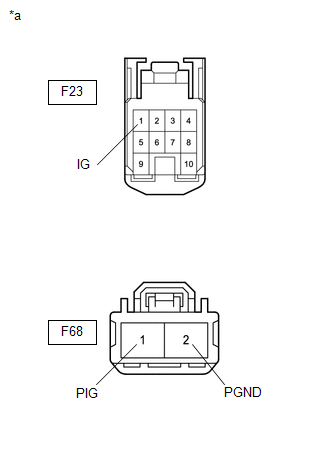

Vista frontal del conector del mazo de cables

(al conjunto de la ECU de la servodirección)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F23-1 (IG) - Masa de la carrocería

Interruptor de encendido en posición ON

8 a 16 V

F68-1 (PIG) - Masa de la carrocería

Interruptor de encendido en posición ON

9 a 16 V

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F68-2 (PGND) - Masa de la carrocería

Siempre

Inferior a 1 Ω
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

4.

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Conecte los conectores F68 y F23 del conjunto de la ECU de la servodirección.

(b) Realice la prueba activa del conjunto de juego de instrumentos con el Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Indicat. EPS

(c) Inspeccione el conjunto del juego de instrumentos.

OK:

El indicador de advertencia EPS se enciende y se apaga según el funcionamiento del Techstream.

OK

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

    Cortocircuito en el motor (C1521-C1523,C1528,C1531-C1555)
    DESCRIPCIÓN N° de DTC Elemento detectado Condición de detección del DTC Área afectada Indicación de advertencia Vuelve al estad ...

    Pérdida de comunicación con ECM/PCM "A" (U0100,U0129,U023A)
    DESCRIPCIÓN El conjunto de la ECU de la servodirección recibe las señales del ECM y de la ECU de control de derrape (conjunto del actuador del freno) a través de la comunicación CAN. ...
