Componentes

COMPONENTES

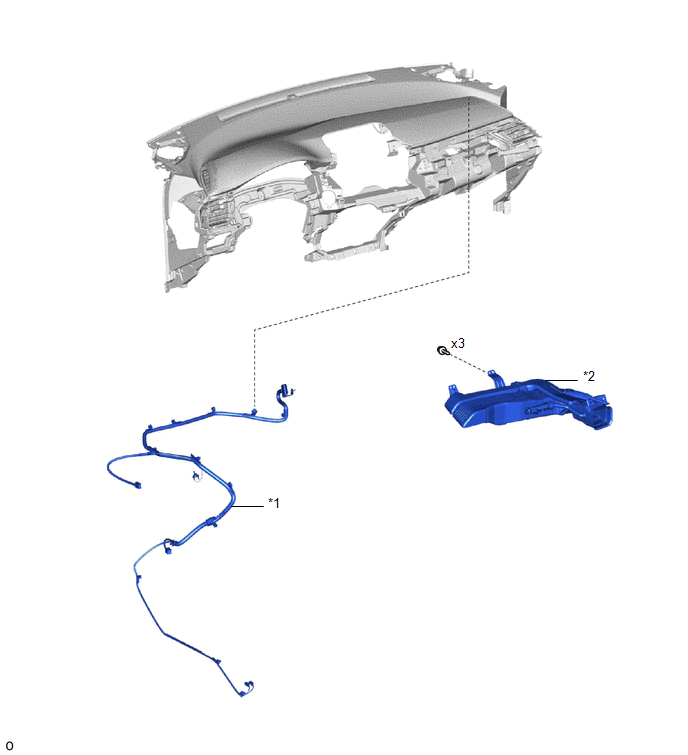

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CABLE DE LA ANTENA

*2

SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 3

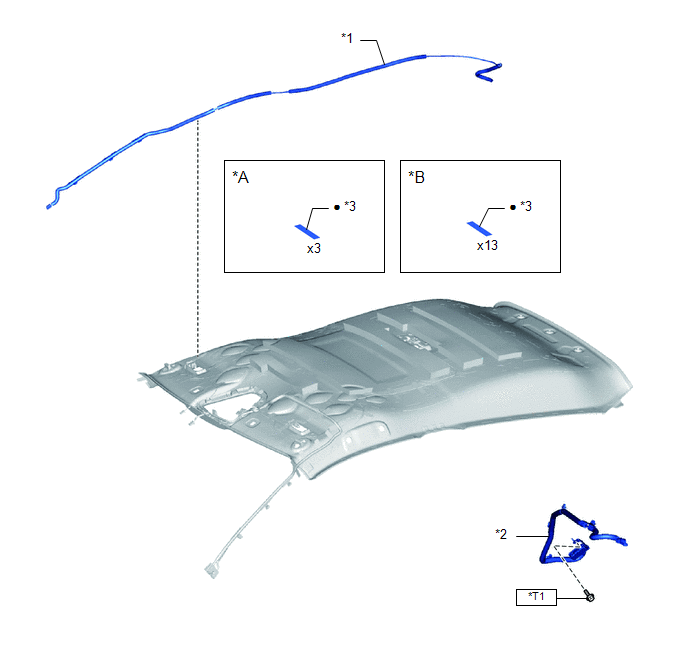

ILUSTRACIÓN

*A

Tipo A

*B

Tipo B

*1

SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

*2

SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

*3

CINTA ADHESIVA

-

-

●

Pieza no reutilizable

-

-

*T1

Para el tipo A: 10.5 N*m (107 kgf*cm, 8 lbf*pi.)

Para el tipo B: 10 N*m (102 kgf*cm, 7 lbf*pi.)

Para el tipo C: 10 N*m (102 kgf*cm, 7 lbf*pi.)

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer y colocar las piezas, o al sustituirlas durante la extracción/instalación del subconjunto del cable de la antena se muestran a continuación.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

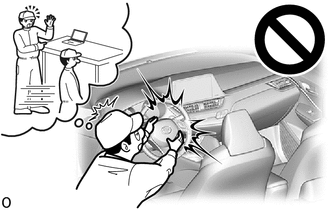

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

Haga clic aquí
