UBICACIÓN DE LAS PIEZAS

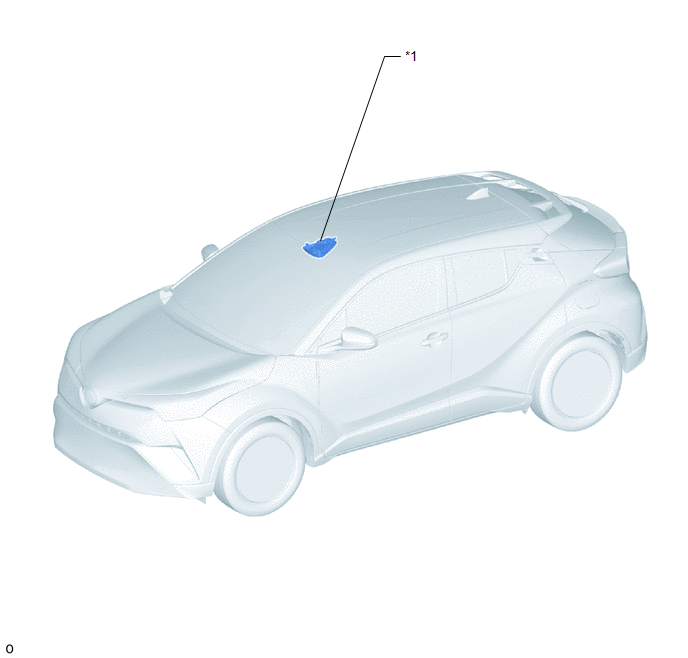

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

-

-

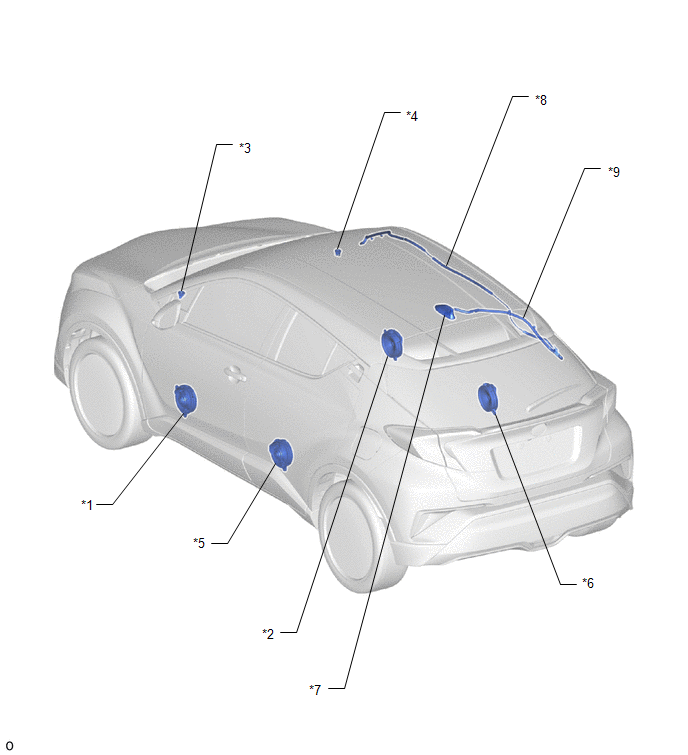

ILUSTRACIÓN

*1

CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO N° 1

*2

CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 1

*3

CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO N° 2

*4

CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 2

*5

CONJUNTO DEL ALTAVOZ TRASERO IZQUIERDO

*6

CONJUNTO DEL ALTAVOZ TRASERO DERECHO

*7

CONJUNTO DE LA ANTENA DEL TECHO

*8

SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

*9

SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

-

-

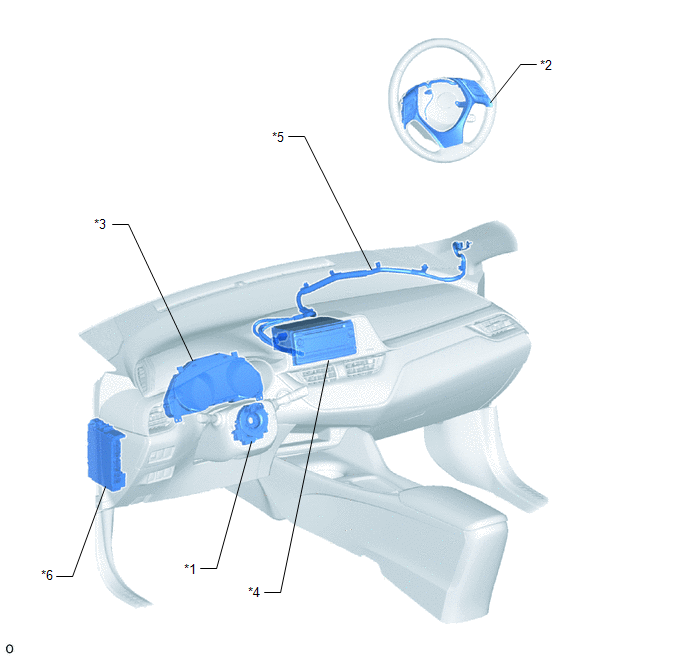

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

*2

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*3

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*4

CONJUNTO DEL RECEPTOR DE RADIO

*5

SUBCONJUNTO DEL CABLE DE LA ANTENA

*6

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE RADIO

- FUSIBLE PANEL

- FUSIBLE ECU-ACC
