Toyota CH-R Manual de Taller: Diagrama Del Sistema

Descripción Del Sistema

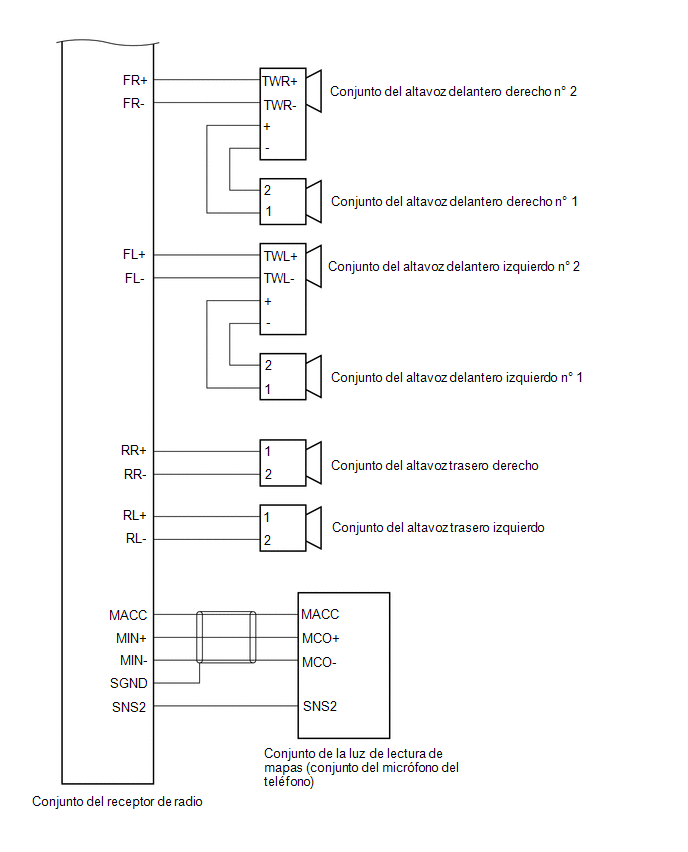

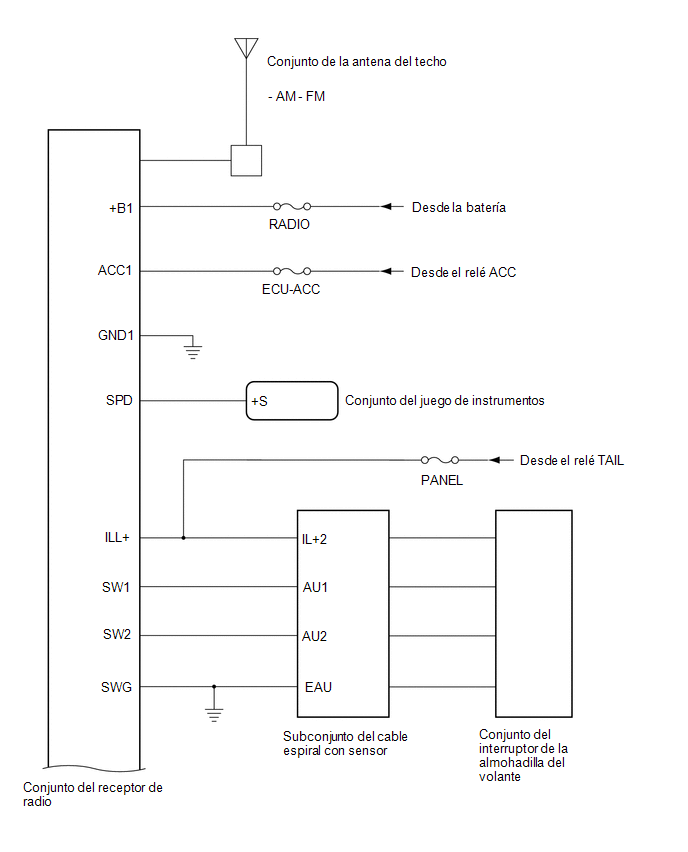

DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN GENERAL DEL REPRODUCTOR DE CD (disco compacto) (a) El reproductor de discos compactos utiliza un cabezal de lectura láser para leer las señales digitales gr ...

Ubicación De Las Piezas

UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO) - - ILUSTRACIÓN ...

Otros materiales:

Toyota CH-R Manual de Taller > Sistema De Iluminación: Circuito de la señal ACC
DESCRIPCIÓN Este circuito detecta el estado ACC u OFF del interruptor de encendido y envía la información a la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería). DIAGRAMA DE CONEXIONES PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: Inspeccione los fusibles ...

Toyota CH-R Manual de Taller > Sistema De Comunicaciones Can: Compruebe si hay cortocircuitos en las líneas bus 2
DESCRIPCIÓN Podría haber un cortocircuito entre la líneas bus principales de CAN y/o las líneas secundarias de CAN cuando la resistencia entre los terminales 18 (CA4H) y 17 (CA4L) de la ECU de pasarela central (ECU de pasarela de red) sea inferior a 54 Ω. Síntoma ...
