Toyota CH-R Manual de Taller: Terminales De La Ecu

TERMINALES DE LA ECU

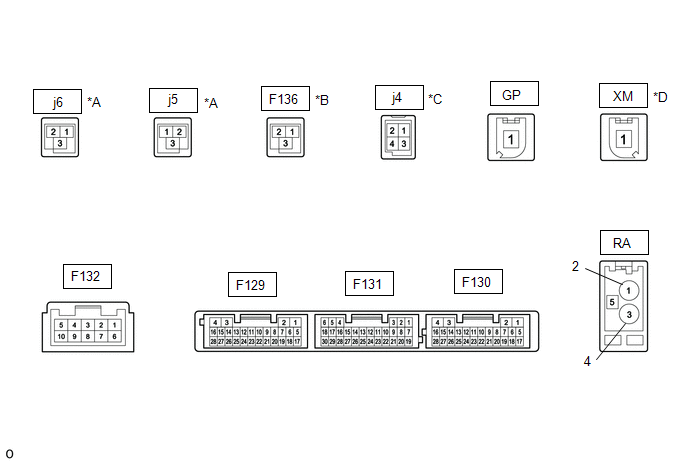

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

*A

Con sistema de navegación

*B

Con interruptor manual (SOS)

*C

Sin sistema de navegación

*D

Para radio satélite

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

F129-1 (GND1) - Masa de la carrocería

LA - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

F129-4 (+B1) - F129-1 (GND1)

LA-SB - LA

Fuente de alimentación (+B)

Siempre

11 a 14 V

F129-11 (VAL+) - F129-13 (VA-)

B - R

Señal de sonido (izquierda)

Se está reproduciendo desde un dispositivo externo (cuando se utiliza una clavija estéreo)

Se emite una forma de onda sincronizada con el sonido

F129-12 (VAR+) - F129-13 (VA-)

W - R

Señal de sonido (derecha)

Se está reproduciendo desde un dispositivo externo (cuando se utiliza una clavija estéreo)

Se emite una forma de onda sincronizada con el sonido

F129-13 (VA-) - Masa de la carrocería

R - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

F129-14 (ADPG) - F129-1 (GND1)

R - LA

Señal de detección de conexión de dispositivo externo

Dispositivo externo conectado

Inferior a 1 V

El dispositivo externo no está conectado

2.1 a 3 V

F129-15 (ACC1) - F129-1 (GND1)

GR - LA

Fuente de alimentación (ACC)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ACC

11 a 14 V

F129-21 (SW1) - F129-24 (SWG)

GR - W-B

Señal del interruptor de la almohadilla del volante

Ningún interruptor pulsado

2.97 a 3.56 V

Interruptor Seek+ pulsado

0.27 a 0.35 V

Interruptor Seek- pulsado

0.86 a 1.03 V

Interruptor VOL+ pulsado

1.51 a 1.79 V

Interruptor Volume- pulsado

2.22 a 2.66 V

F129-22 (SW2) - F129-24 (SWG)

G - W-B

Señal del interruptor de la almohadilla del volante

Ningún interruptor pulsado

2.97 a 3.56 V

Interruptor MODE pulsado

0.27 a 0.35 V

Interruptor Descolgar pulsado

1.51 a 1.79 V

Interruptor Colgar pulsado

0.86 a 1.03 V

Interruptor de voz pulsado

2.22 a 2.66 V

F129-27 (SPD) - F129-1 (GND1)

V - LA

Señal de velocidad del vehículo

Consulte "Comprobación de la señal del vehículo" en Comprobación del funcionamiento

-

F129-28 (REV) - F129-1 (GND1)

R - LA*1

L - LA*2

Señal de marcha atrás

Consulte "Comprobación de la señal del vehículo" en Comprobación del funcionamiento

-

F129-10 (AGND) - Masa de la carrocería

Blindado - Masa de la carrocería

Masa blindada

Siempre

Inferior a 1 V

F130-13 (VOR+) - F129-1 (GND1)*3

G - LA

Señal de voz recibida

Recibir una llamada mientras se utiliza el servicio del operador

Se emite una forma de onda sincronizada con la voz recibida

F130-14 (VOR-) - F129-1 (GND1)*3

W - LA

Señal de voz recibida

Recibir una llamada mientras se utiliza el servicio del operador

Se emite una forma de onda sincronizada con la voz recibida

F130-15 (VOT+) - F129-1 (GND1)*3

R - LA

Señal de voz enviada

Llamar mientras se utiliza el servicio del operador

Se emite una forma de onda sincronizada con la voz enviada

F130-16 (VOT-) - F129-1 (GND1)*3

B - LA

Señal de voz enviada

Llamar mientras se utiliza el servicio del operador

Se emite una forma de onda sincronizada con la voz enviada

F131-3 (TMUT) - F129-1 (GND1)*3

L - LA

Señal de silencio

Interruptor de encendido en posición ACC

El sistema de sonido está funcionando

2.0 V o más

Modo de llamada de emergencia

Inferior a 1 V

F131- 5 (CNH1)

R

Señal de comunicación del bus local

-

-

F131-6 (CNL1)

L

Señal de comunicación del bus local

-

-

F131-13 (CANH)

B

Señal de comunicaciones CAN

-

-

F131-14 (CANL)

LG

Señal de comunicaciones CAN

-

-

F131-19 (IG) - F129-1 (GND1)

B - LA

Fuente de alimentación (IG)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ON

11 a 14 V

F131-20 (PKB) - F129-1 (GND1)

P - LA

Señal del freno de estacionamiento

Consulte "Comprobación de la señal del vehículo" en Comprobación del funcionamiento

-

F131-21 (MIN+) - F129-1 (GND1)

W - LA

Señal de voz del micrófono

Consulte "Comprobación de la señal del vehículo" en Comprobación del funcionamiento

-

F131-22 (MIN-) - F129-1 (GND1)

R - LA

Señal de voz del micrófono

Consulte "Comprobación de la señal del vehículo" en Comprobación del funcionamiento

-

F131-23 (MACC) - F129-1 (GND1)

B - LA

Fuente de alimentación del micrófono

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ON

4 a 6 V

F131-24 (SGND) - Masa de la carrocería

Blindado - Masa de la carrocería

Masa blindada

Siempre

Inferior a 1 Ω

F131-25 (SNS2) - F129-1 (GND1)

V - LA*1

G - LA*2

Señal de detección de conexión del micrófono

Siempre

Inferior a 1 V

F132-1 (FR+) - F129-1 (GND1)

LA-L - LA*3

P - LA*4

Señal de sonido (delantera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F132-2 (FL+) - F129-1 (GND1)

W - LA

Señal de sonido (delantera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F132-3 (RL+) - F129-1 (GND1)

B - LA

Señal de sonido (trasera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F132-4 (RR+) - F129-1 (GND1)

R - LA

Señal de sonido (trasera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F132-6 (FR-) - F129-1 (GND1)

LA-L - LA*3

BR - LA*4

Señal de sonido (delantera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F132-7 (FL-) - F129-1 (GND1)

B - LA

Señal de sonido (delantera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F132-8 (RL-) - F129-1 (GND1)

Y - LA

Señal de sonido (trasera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F132-9 (RR-) - F129-1 (GND1)

W - LA

Señal de sonido (trasera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con sonido

F136-1 (USB+)

-

Línea de comunicación de USB

-

-

F136-2 (USB-)

-

Línea de comunicación de USB

-

-

F136-3 (USBS) - Masa de la carrocería

Blindado - Masa de la carrocería

Masa blindada

Siempre

Inferior a 1 Ω

j4-1 (USV1)

-

Fuente de alimentación

-

-

j4-2 (US1-)

-

Señal de datos

-

-

j4-3 (US1+)

-

Señal de datos

-

-

j4-4 (UGD1)

-

Masa

-

-

j5-1 (USB+)

-

Señal de datos

-

-

j5-2 (USB-)

-

Señal de datos

-

-

j5-3 (USBG)

-

Masa

-

-

j6-1 (GV-)

-

Señal de vídeo (digital)

-

-

j6-2 (GV+)

-

Señal de vídeo (digital)

-

-

j6-3 (GND)

Blindado - Masa de la carrocería

Masa blindada

Siempre

Inferior a 1 Ω

  • *1: Fabricados por TMMT

    *2: Fabricados por TMC

    *3: Con interruptor manual (SOS)

    *4: Sin interruptor manual (SOS)
