Toyota CH-R Manual de Taller: Circuito abierto en el indicador del espejo exterior (esclavo) (C1AB5)

Toyota CH-R Manual de Taller / Asistencia Al Estacionamiento / Supervisión / Sistema De Supervisión De Punto Ciego / Circuito abierto en el indicador del espejo exterior (esclavo) (C1AB5)

DESCRIPCIÓN

Este DTC se almacena cuando el sensor de supervisión de punto ciego derecho (esclavo) detecta un circuito abierto en el indicador del espejo retrovisor exterior derecho.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

C1AB5

Circuito abierto en el indicador del espejo exterior (esclavo)
Se cumplen las dos condiciones siguientes:
  • El sistema de supervisión de punto ciego está activado
  • El flujo de la corriente al indicador es inferior al valor especificado cuando la tensión de funcionamiento se envía al indicador
  • Espejo exterior derecho
  • Conjunto del espejo retrovisor exterior derecho
  • Mazo de cables o conector
  • Sensor de supervisión de punto ciego derecho (secundario)

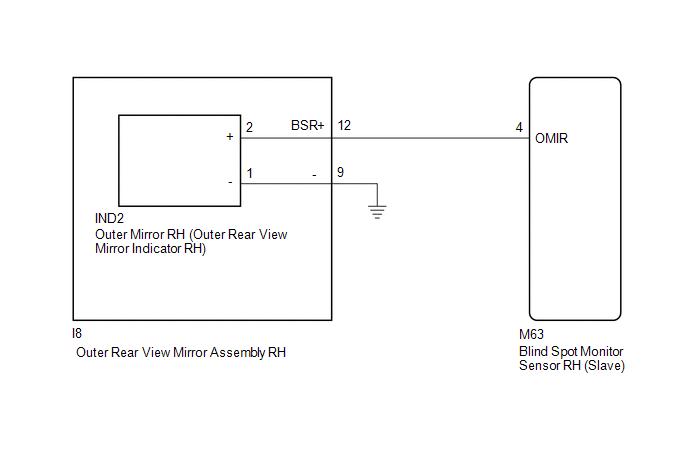

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Durante la comprobación de los DTC, asegúrese de que el sistema de supervisión de punto ciego esté activado.

PROCEDIMIENTO

1.

REVISE EL DTC

(a) Apague el interruptor de encendido.

(b) Coloque el interruptor de encendido en posición ON.

(c) Compruebe de nuevo si hay DTC y compruebe si se emite el mismo DTC.

Body Electrical > Blind Spot Monitor Slave > Trouble Codes

OK:

No se emiten otros DTC.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO - SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (ESCLAVO) Y MASA DE LA CARROCERÍA)

(a) Desconecte el conector M63 del sensor de supervisión de punto ciego derecho (esclavo)

(b) Desconecte el conector I8 del conjunto del espejo retrovisor exterior derecho.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M63-4 (OMIR) - I8-12 (BSR+)

Siempre

Inferior a 1 Ω

I8-9 (-) - Masa de la carrocería

Siempre

Inferior a 1 Ω
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

(a) Desconecte el conector IND2 del conector del retrovisor exterior derecho.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

I8-12 (BSR+) - IND2-2 (+)

Siempre

Inferior a 1 Ω

I8-9 (-) - IND2-1 (-)

Siempre

Inferior a 1 Ω
MAL

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

OK

4.

INSPECCIONE EL ESPEJO RETROVISOR EXTERIOR DERECHO

(a) Extraiga el espejo retrovisor exterior derecho.

Haga clic aquí

(b) Inspeccione el indicador del espejo retrovisor exterior derecho.

Haga clic aquí

OK

SUSTITUYA EL SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (ESCLAVO)

MAL

SUSTITUYA EL ESPEJO RETROVISOR EXTERIOR DERECHO
