Toyota CH-R Manual de Taller: SustituciÓn

SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sello de aceite del diferencial delantero.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimiento necesario

Efecto/inoperante al no llevarse a cabo

Vinculado

Sustitución del líquido del CVT

Reinicio de la estimación de la degradación térmica del ATF

El valor del elemento de la lista de datos "ATF Thermal Degradation Estimate" no se ha calculado correctamente

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

Haga clic aquí

4. VACÍE EL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

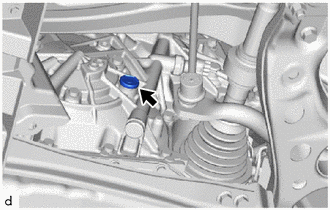

(a) Quite el tapón de llenado y la junta del conjunto del transeje variable continuo.

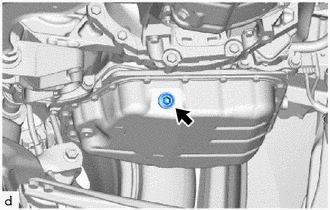

(b) Utilice una llave hexagonal de cubo de 10 mm para quitar el tapón de drenaje y la junta del subconjunto del cárter de aceite del transeje (CVT) y drene el líquido.

(c) Instale el tapón de drenaje y una junta nueva en el subconjunto del cárter de aceite del transeje (CVT).

Torque:

49 N·m {500 kgf·cm, 36 ft·lbf}

(d) Instale provisionalmente la junta y el tapón de llenado en el conjunto del transeje variable continuo.

OBSERVACIÓN:

Vuelva a utilizar la junta vieja. Se extrae el tapón de llenado de nuevo para ajustar el nivel del líquido.

5. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

6. EXTRAIGA EL SOPORTE DEL COJINETE DEL EJE PROPULSOR

Haga clic aquí

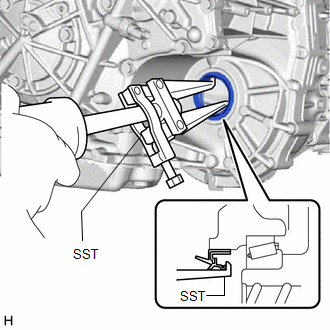

7. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO

(a) Utilice la SST para extraer el sello de aceite izquierdo del eje propulsor delantero del conjunto del transeje manual.

SST: 09308-00010

AVISO:

No dañe el conjunto del transeje variable continuo.

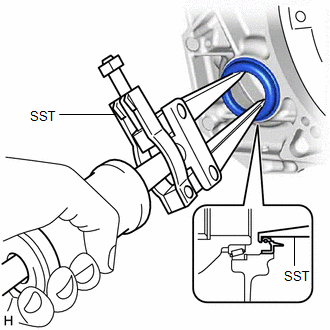

8. EXTRAIGA EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO

(a) Utilice la SST para extraer el sello de aceite derecho del eje propulsor delantero del conjunto del transeje variable continuo.

SST: 09308-00010

AVISO:

No dañe el conjunto del transeje variable continuo.

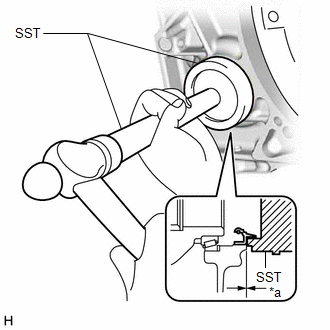

9. INSTALE EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO IZQUIERDO

(a) Aplique grasa multiusos en el borde de un sello de aceite izquierdo del eje propulsor delantero.

(b) Utilice la SST y un martillo para instalar el sello de aceite izquierdo del eje propulsor delantero en el conjunto del transeje variable continuo.

SST: 09316-10010

SST: 09950-70010

09951-07200

Profundidad estándar.:

-0.5 a 0.5 mm (-0.0197 a 0.0197 pulg.)

AVISO:

  • Asegúrese de instalar el sello de aceite del eje propulsor delantero izquierdo en la dirección correcta.
  • Asegúrese de instalar el sello de aceite del eje propulsor delantero izquierdo tal y como se especifica, de lo contrario, podrían producirse averías del tipo fuga de líquidos.
  • No dañe el borde del sello de aceite izquierdo del eje propulsor delantero.

*a

-0.5 a 0.5 mm

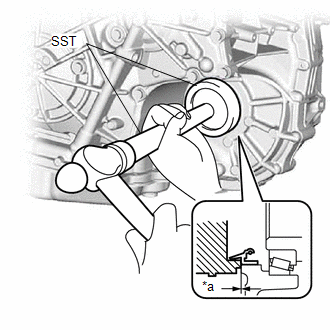

10. INSTALE EL SELLO DE ACEITE DEL EJE PROPULSOR DELANTERO DERECHO

(a) Aplique grasa multiusos en el borde de un nuevo sello de aceite derecho del eje propulsor delantero.

(b) Utilice la SST y un martillo para instalar el sello de aceite derecho del eje propulsor delantero en el conjunto del transeje variable continuo.

SST: 09316-10010

SST: 09950-70010

09951-07200

Profundidad estándar.:

-0.5 a 0.5 mm (-0.0197 a 0.0197 pulg.)

AVISO:

  • Asegúrese de instalar el sello de aceite del eje propulsor delantero derecho en la dirección correcta.
  • Asegúrese de instalar el sello de aceite del eje propulsor delantero derecho tal y como se especifica, de lo contrario, podrían producirse averías del tipo fuga de líquidos.
  • No dañe el borde del sello de aceite derecho del eje propulsor delantero.

*a

-0.5 a 0.5 mm

11. INSTALE EL SOPORTE DEL COJINETE DEL EJE PROPULSOR

Haga clic aquí

12. INSTALE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

13. AÑADA LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

14. ASEGÚRESE DE QUE NO HAYA FUGAS DE LÍQUIDO

15. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

16. INSTALE LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

Haga clic aquí

17. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

    Componentes
    COMPONENTES ILUSTRACIÓN *1 CUBIERTA INFERIOR DEL MOTOR N° 1 *2 CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR *3 CUBIERTA I ...
