COMPONENTES

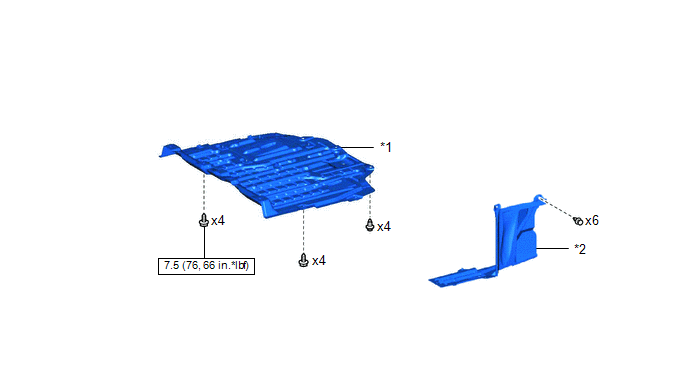

ILUSTRACIÓN
*1 |
CUBIERTA INFERIOR DEL MOTOR N° 1 |
*2 |
CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

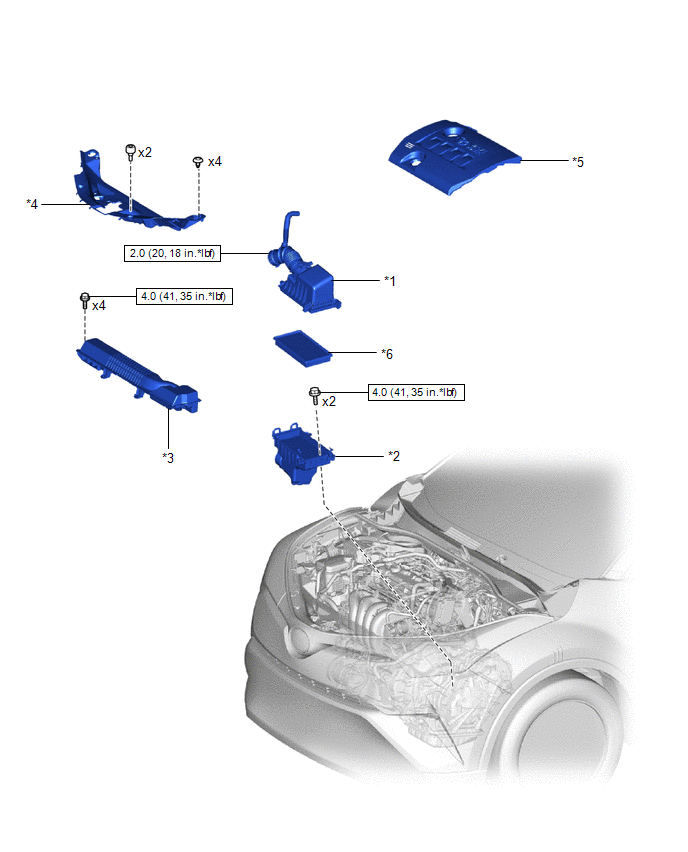

ILUSTRACIÓN
*1 |
TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA |
*2 |
SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE |
*3 |
ENTRADA DEL DEPURADOR DE AIRE N° 1 |
*4 |
TAPA DE LA CULATA N° 2 |
*5 |
CUBIERTA DEL RADIADOR |
*6 |
SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

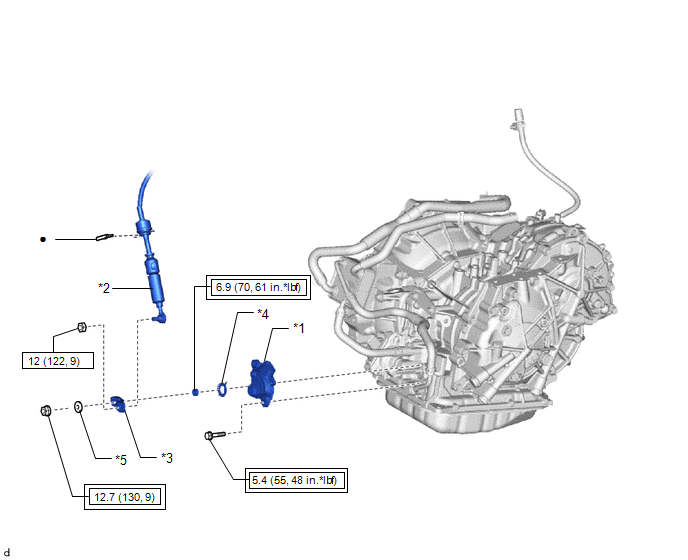

ILUSTRACIÓN
*1 |
INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO |
*2 |
CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN |
*3 |
PALANCA DEL EJE DE CONTROL |
*4 |
PLACA DE SUJECIÓN |
*5 |
ARANDELA |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
- |
- |
Toyota CH-R Manual de Taller > Cerradura De La Puerta Del Maletero: ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE (con
guarnición de la bandeja para equipaje)
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA CUBIERTA (con cubierta)
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN ...
Toyota CH-R Manual de Taller > Enfriador De Aceite: InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SOPORTE DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN
(a) Instale el soporte del enfriador de aceite de la transmisión en el
conjunto del transeje variable continuo con los 3 pernos en el orden que
se muestra en la ilustración.
Torque: ...
