SUSTITUCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
2. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
|
(a) Desconecte el conector n° 2 del conjunto del cable del freno de estacionamiento. |
|

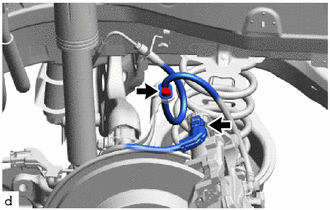

(b) Quite el perno y separe la manguera flexible trasera del soporte de la manguera flexible trasero.
|

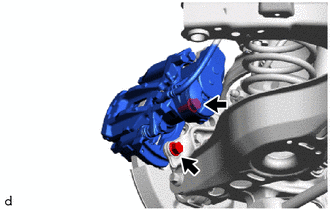

(c) Extraiga los 2 pernos y separe el conjunto de la pinza del freno de disco trasero del subconjunto del soporte del eje trasero. AVISO: Evite que el conjunto de la pinza del freno de disco trasero quede colgando de la manguera flexible trasera por medio de un cable o una herramienta similar. |
|
3. EXTRAIGA EL DISCO TRASERO
Haga clic aquí
4. EXTRAIGA EL PERNO DEL CUBO DEL EJE TRASERO
|

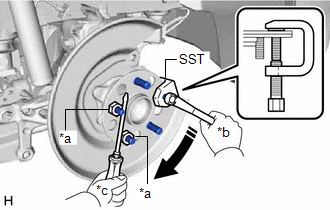

(a) Coloque temporalmente las 2 tuercas de servicio en los pernos del cubo del eje trasero, como se muestra en la ilustración. Tuerca de servicio recomendada: Diámetro de la rosca: 12.0 mm (0.472 pulg.) Paso de rosca: 1.5 mm (0.0591 pulg.) AVISO: Coloque las tuercas de servicio para evitar daños en los pernos del cubo del eje trasero. |
|
(b) Extraiga el perno del cubo del eje delantero utilizando una SST y un destornillador o una herramienta equivalente para sujetar el conjunto del cojinete y del cubo del eje trasero.
SST: 09611-12010
AVISO:
No dañe las roscas de los pernos del cubo del eje trasero.
5. INSTALE EL PERNO DEL CUBO DEL EJE TRASERO
|
(a) Instale provisionalmente un perno nuevo del cubo del eje trasero en el conjunto del cubo y cojinete del eje trasero. |
|

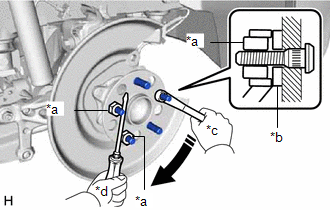

(b) Coloque una arandela y una tuerca de servicio en el perno del cubo del eje trasero, como se muestra en la ilustración.
Tuerca de servicio recomendada:
Diámetro de la rosca: 12.0 mm (0.472 pulg.)
Paso de rosca: 1.5 mm (0.0591 pulg.)
OBSERVACIÓN:
El grosor recomendado de la arandela es de al menos 5 mm (0.197 pulg.).
(c) Utilice un destornillador o una herramienta similar para sujetar el conjunto del cojinete y del cubo del eje trasero e instale el perno del cubo del eje trasero apretando la tuerca de servicio.
AVISO:
(d) Extraiga las 3 tuercas de servicio y la arandela de los 3 pernos del cubo del eje trasero.
6. INSTALE EL DISCO TRASERO
Haga clic aquí
7. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
(a) Instale el conjunto de la pinza del freno de disco trasero en el soporte del eje trasero con los 2 pernos.
Torque:
107 N·m {1,091 kgf·cm, 79 ft·lbf}
(b) Coloque la manguera flexible trasera en el soporte de la manguera flexible trasero con el perno.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
(c) Conecte el conector n° 2 del conjunto del cable del freno de estacionamiento.
8. COLOQUE LA RUEDA TRASERA
Haga clic aquí
Componentes
