Componentes
COMPONENTES

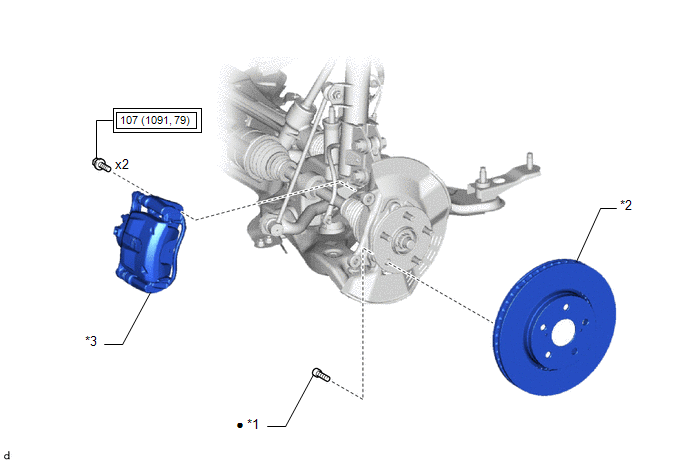

ILUSTRACIÓN
*1 |
PERNO DEL CUBO DEL EJE DELANTERO |
*2 |
DISCO DELANTERO |
*3 |
CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
SustituciÓn
SUSTITUCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí
2. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO
(a) Extraiga los 2 pernos y separe del pivote de la dirección el conjunto de la pinza del freno de discos delantero.
AVISO:
Evite que el conjunto de la pinza del freno de disco delantero quede colgando de la manguera flexible delantera por medio de un cable o una herramienta similar.
3. EXTRAIGA EL DISCO DELANTERO
Haga clic aquí
4. EXTRAIGA EL PERNO DEL CUBO DEL EJE DELANTERO

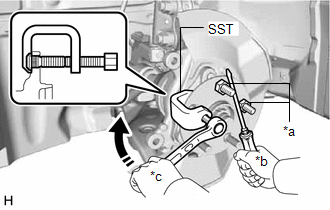

(a) Coloque temporalmente las 2 tuercas de servicio en los pernos del cubo del eje delantero, como se muestra en la ilustración. Tuerca de servicio recomendada: Diámetro de la rosca: 12.0 mm (0.472 pulg.) Paso de rosca: 1.5 mm (0.0591 pulg.) AVISO: Coloque las tuercas de servicio para evitar daños en los pernos del cubo del eje delantero. |
|
(b) Extraiga el perno del cubo del eje delantero utilizando una SST y un destornillador o una herramienta equivalente para sujetar el subconjunto del cubo del eje delantero.
SST: 09611-12010
AVISO:
No dañe las roscas de los pernos del cubo del eje delantero.
5. INSTALE EL PERNO DEL CUBO DEL EJE DELANTERO
(a) Instale provisionalmente un perno nuevo del cubo del eje delantero en el subconjunto del cubo del eje delantero.

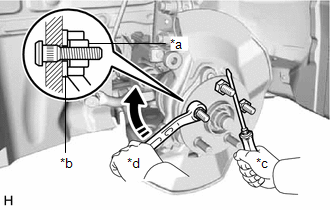

(b) Coloque una arandela y una tuerca de servicio en el perno del cubo del eje delantero, como se muestra en la ilustración. Tuerca de servicio recomendada: Diámetro de la rosca: 12.0 mm (0.472 pulg.) Paso de rosca: 1.5 mm (0.0591 pulg.) OBSERVACIÓN: El grosor recomendado de la arandela es de al menos 5 mm (0.197 pulg.). |
|
(c) Utilice un destornillador o una herramienta similar para sujetar subconjunto del cubo del eje delantero e instale el perno del cubo del eje delantero apretando la tuerca de servicio.
AVISO:
(d) Extraiga las 3 tuercas de servicio y la arandela de los 3 pernos del cubo del eje delantero.
6. INSTALE EL DISCO DELANTERO
Haga clic aquí
7. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO DELANTERO
(a) Instale el conjunto de la pinza del freno de discos delantero en el pivote de la dirección con los 2 pernos.
Torque:
107 N·m {1,091 kgf·cm, 79 ft·lbf}
AVISO:
8. COLOQUE LA RUEDA DELANTERA
Haga clic aquí
