INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL ANILLO DE RETENCIÓN DEL ORIFICIO IZQUIERDO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO (para el lado izquierdo)

(a) Instale un nuevo anillo de retención izquierdo del orificio de la junta interior del eje propulsor delantero.

2. INSTALE EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

(a) Recubra las ranuras del conjunto de la junta interior del eje propulsor delantero con líquido para CVT original Toyota FE.

(b) Recubra el borde del sello de aceite izquierdo del eje propulsor delantero con grasa multiusos.

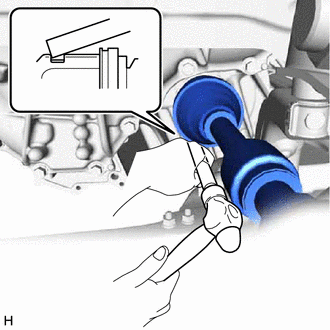

(c) Alinee las ranuras de la junta interior y, con una barra de latón y un martillo, instale el conjunto del eje propulsor delantero izquierdo.

AVISO:

  • Oriente el hueco del extremo del anillo de retención del orificio del eje propulsor delantero hacia abajo.
  • Tenga cuidado de no dañar el sello de aceite del eje propulsor delantero izquierdo.
  • No dañe la funda de la junta interior del eje delantero.
  • Asegúrese de centrar el conjunto izquierdo del eje propulsor delantero durante la instalación para evitar daños en el anillo de retención del orificio del eje propulsor delantero.

OBSERVACIÓN:

Compruebe que el eje propulsor está firmemente acoplado basándose en la fuerza de reacción y el sonido.

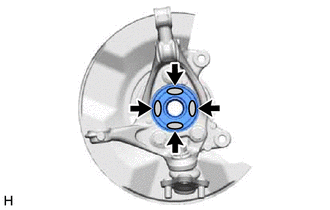

(d) Aplique 0.1 a 0.3 g (0.00353 a 0.0105 oz.) de grasa para carrocerías TOYOTA W a cada una de las 4 áreas que se muestran en la ilustración.

Grasa para carrocerías Toyota W

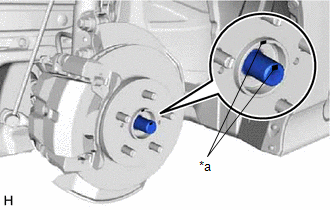

(e) Alinee las marcas de correspondencia e instale el conjunto del eje propulsor delantero izquierdo en el subconjunto del cubo del eje delantero.

AVISO:

  • No empuje el conjunto del eje delantero hacia el exterior del vehículo más de lo necesario.
  • Asegúrese de que no haya partículas extrañas en el deflector ni las superficies de contacto.
  • Procure no dañar la funda de la junta exterior delantera del eje propulsor.
  • No dañe el guardapolvo del freno de disco delantero.
  • Procure no dañar el deflector.

*a

Marca de correspondencia

3. INSTALE EL CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

(a) Recubra las ranuras del conjunto de la junta interior del eje propulsor delantero con líquido para CVT original Toyota FE.

(b) Recubra el borde del sello de aceite derecho del eje propulsor delantero con grasa multiusos.

(c) Alinee las ranuras del eje e instale firmemente el conjunto derecho del eje propulsor delantero.

AVISO:

  • Tenga cuidado de no dañar el sello de aceite del eje propulsor delantero derecho, la funda de la junta interior y la cubierta antipolvo del eje propulsor.
  • Cuando inserte el conjunto derecho del eje propulsor delantero, manténgalo nivelado.

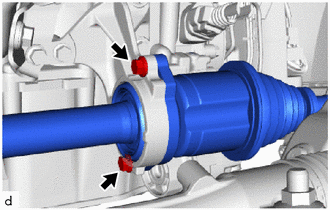

(d) Instale el conjunto derecho del eje propulsor delantero con los 2 pernos.

Torque:

63.7 N·m {650 kgf·cm, 47 ft·lbf}

(e) Siga el mismo procedimiento que en el lado izquierdo.

4. CONECTE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

Haga clic aquí

5. INSTALE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

6. CONECTE EL SUBCONJUNTO DEL EXTREMO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

7. INSTALE EL SENSOR DE VELOCIDAD DELANTERO

Haga clic aquí

8. INSTALE LA TUERCA DEL EJE AXIAL DELANTERO

(a) Limpie las piezas roscadas del conjunto del eje propulsor delantero y una tuerca nueva del eje axial delantero con un disolvente que no deje residuos.

AVISO:

  • Asegúrese de realizar este trabajo incluso cuando utilice un nuevo conjunto de eje propulsor delantero.
  • Las partes roscadas no deben tener aceite ni cuerpos extraños.

(b) Coloque la tuerca del eje axial delantero con una llave de cubo de 30 mm de profundidad.

Torque:

216 N·m {2,203 kgf·cm, 159 ft·lbf}

OBSERVACIÓN:

Mantenga pisado el pedal del freno para evitar que gire el eje propulsor.

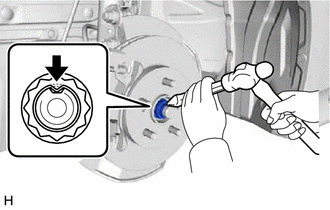

(c) Con un cincel y un martillo, enclave la tuerca del eje axial delantero.

9. AÑADA LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

10. COMPRUEBE SI HAY FUGAS DEL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

11. INSTALE LAS RUEDAS DELANTERAS

Haga clic aquí

12. AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí

13. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

14. INSTALE LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

Haga clic aquí

15. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

16. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Haga clic aquí
