Toyota CH-R Manual de Taller: Componentes

COMPONENTES

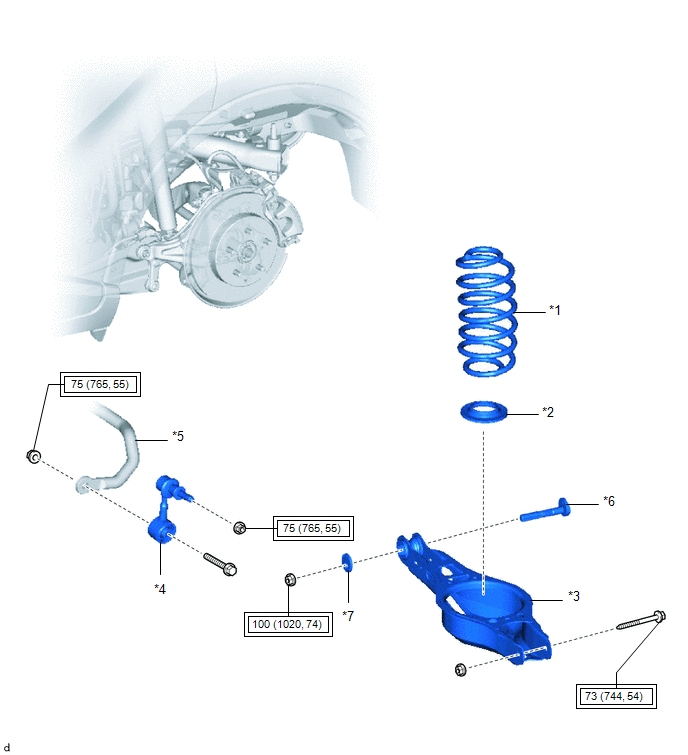

ILUSTRACIÓN

*1

MUELLE ESPIRAL TRASERO

*2

AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO

*3

CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 2

*4

CONJUNTO DEL ESTABILIZADOR TRASERO

*5

BARRA ESTABILIZADORA TRASERA

*6

SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA

*7

LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA N° 2

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

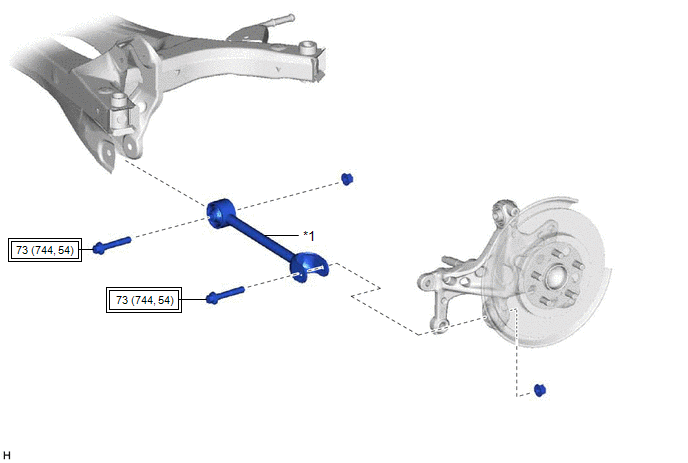

ILUSTRACIÓN

*1

CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 1

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

    Brazo Inferior Trasero
    ...

    Extracción
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se ...
