Componentes
COMPONENTES

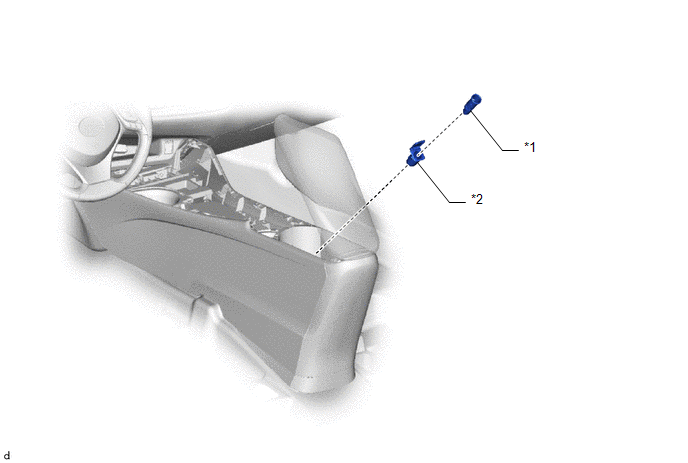

ILUSTRACIÓN
|
*1 |
CONJUNTO DE LA TOMA DE CORRIENTE N° 1 |
*2 |
CUBIERTA DE LA TOMA DE CORRIENTE N° 1 |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUJETAVASOS DE LA CAJA DE LA CONSOLA N° 2
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA TOMA DE CORRIENTE N° 1
(a) Desconecte el conector.

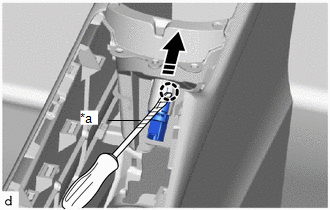

(b) Desenganche la garra para extraer el conjunto de la toma de corriente n° 1 utilizando un destornillador con la punta envuelta en cinta protectora, como se muestra en la ilustración.
|
*a |
Cinta protectora |
|
Extraiga en este sentido |
3. EXTRAIGA LA CUBIERTA DE LA TOMA DE CORRIENTE N° 1

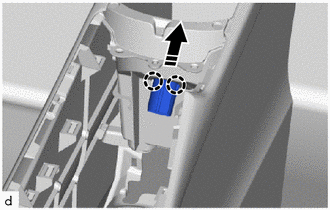

(a) Desenganche las garras para extraer la cubierta de la toma de corriente n° 1 como se muestra en la ilustración.
|
Extraiga en este sentido |
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA CUBIERTA DE LA TOMA DE CORRIENTE N° 1
(a) Enganche las garras para colocar la cubierta de la toma de corriente n° 1 como se muestra en la ilustración.
|
Coloque en este sentido |
2. INSTALE EL CONJUNTO DE LA TOMA DE CORRIENTE N° 1

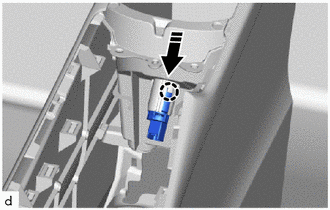

(a) Enganche la garra e instale el conjunto de la toma de corriente n° 1 como se muestra en la ilustración.
|
Coloque en este sentido |
(b) Conecte el conector.
3. COLOQUE EL SUJETAVASOS DE LA CAJA DE LA CONSOLA N° 2
Haga clic aquí
