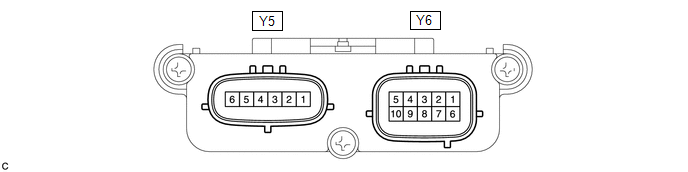

TERMINALES DE LA ECU
ECU DE DETECCIÓN DE OCUPANTE
|
N° de terminal (Símbolos) |
Color del cableado |
Descripción del terminal |
Estado |
Valor especificado |
|---|---|---|---|---|
|
Y5-1 (SVC1) - Y5-5 (SGD1) |
R - G |
Fuente de alimentación del subconjunto del sensor de detección de peso delantero |
Interruptor de encendido en posición ON |
11 a 14 V |
|
Y5-2 (SVC3) - Y5-6 (SGD3) |
GR - W |
Fuente de alimentación del subconjunto del sensor de detección de peso trasero |
Interruptor de encendido en posición ON |
11 a 14 V |
|
Y5-3 (SIG1) - Y5-5 (SGD1) |
P - G |
Señal del subconjunto delantero del sensor de detección de peso delantero |
Interruptor de encendido en posición ON |
Generación de impulsos |
|
Y5-4 (SIG3) - Y5-6 (SGD3) |
SB - W |
Señal del subconjunto delantero del sensor de detección de peso trasero |
Interruptor de encendido en posición ON |
Generación de impulsos |
|
Y5-5 (SGD1) - Y6-10 (GND) |
G - W-B |
Masa del subconjunto delantero del sensor de detección de peso delantero |
Siempre |
Inferior a 1 V |
|
Y5-6 (SGD3) - Y6-10 (GND) |
W - W-B |
Masa del subconjunto delantero del sensor de detección de peso trasero |
Siempre |
Inferior a 1 V |
|
Y6-4 (CANL) - Y6-10 (GND) |
SB - W-B |
Línea de comunicación de CAN |
Interruptor de encendido en posición ON |
Generación de impulsos |
|
Y6-5 (CANH) - Y6-10 (GND) |
R - W-B |
Línea de comunicación de CAN |
Interruptor de encendido en posición ON |
Generación de impulsos |
|
Y6-6 (IG2) - Y6-10 (GND) |
B - W-B |
Fuente de alimentación |
Interruptor de encendido en posición ON |
11 a 14 V |
|
Y6-7 (BSW) - Y6-9 (BGND) |
G - P |
Señal del interruptor de la hebilla del lado del pasajero |
Siempre |
Generación de impulsos |
|
Y6-9 (BGND) - Y6-10 (GND) |
P - W-B |
Masa del interruptor de la hebilla del lado del pasajero |
Siempre |
Inferior a 1 V |
|
Y6-10 (GND) - Masa de la carrocería |
W-B - Masa de la carrocería |
Masa |
Siempre |
Inferior a 1 V |
