Toyota CH-R Manual de Taller: Instalación

Toyota CH-R Manual de Taller / Sistemas Complementarios De Sujeción / Sensor Del Airbag Trasero / Instalación

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL SENSOR DEL AIRBAG LATERAL N° 2

(a) Compruebe si el interruptor de encendido está en la posición OFF.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

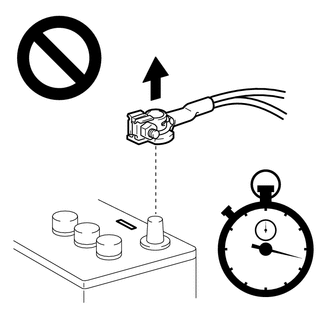

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

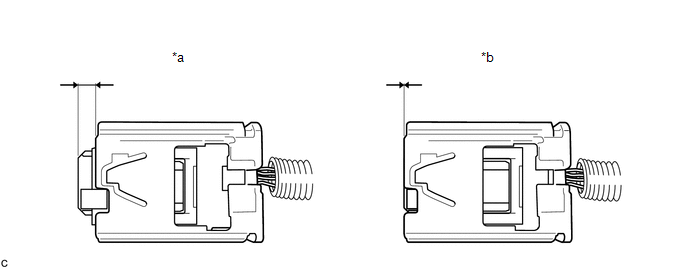

(c) Antes de conectar el conector, compruebe si el bloqueo del alojamiento blanco está en la que se indica en la ilustración.

*a

Correcto

*b

Incorrecto

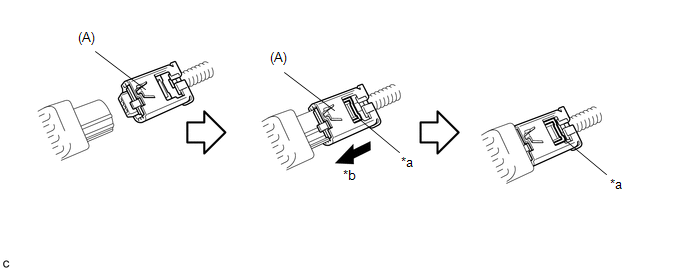

(d) Conecte el conector al sensor del airbag lateral n° 2.

*a

Bloqueo del alojamiento blanco

*b

Conectar

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

OBSERVACIÓN:

  • Asegúrese de que el conector queda correctamente conectado y bloqueado (cuando el cierre se bloquea, se puede oír un clic).
  • Si el conector está bloqueado, el bloqueo del alojamiento blanco se deslizará. Tenga cuidado de no tocar el bloqueo del alojamiento blanco ni la pieza (A), ya que se puede resultar en una conexión insegura.

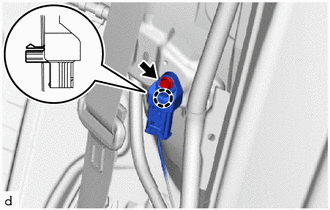

(e) Enganche la garra para instalar el sensor del airbag lateral n° 2 con el perno.

Torque:

9.0 N·m {92 kgf·cm, 80 in·lbf}

AVISO:

  • Si el sensor del airbag lateral n° 2 se ha caído, o si encuentra grietas, muescas o cualquier otro defecto en la caja o en el conector, sustitúyalo por otro nuevo.
  • Al instalar el sensor del airbag lateral n° 2, asegúrese de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.
  • Asegúrese de que la garra del sensor del airbag lateral n° 2 esté firmemente insertada en el orificio de la carrocería.

(f) Asegúrese de que las piezas instaladas del sensor del airbag lateral n° 2 no están flojas.

2. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO (con airbag lateral del asiento trasero)

Haga clic aquí

3. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO (sin airbag lateral del asiento trasero)

Haga clic aquí

4. INSTALE LA CUBIERTA DEL MONTANTE TRASERO (con airbag lateral del asiento trasero)

Haga clic aquí

5. COLOQUE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

Haga clic aquí

6. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

7. INSTALE EL ESTRIBO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

Haga clic aquí

8. INSTALE EL ESTRIBO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)

Haga clic aquí

9. INSTALE EL CONJUNTO DEL ASIENTO TRASERO

Haga clic aquí

10. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

11. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

12. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
