Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Utilice el mismo procedimiento para el lado del conductor y del pasajero delantero.
  • El procedimiento que se explica a continuación corresponde al lado del conductor.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

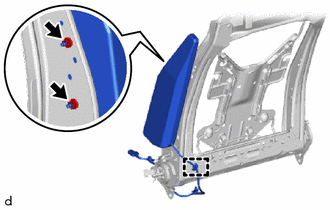

(a) Instale el conjunto del airbag del asiento delantero con 2 tuercas nuevas.

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

AVISO:

  • No reutilice las tuercas.
  • Asegúrese de que el subconjunto del bastidor del respaldo delantero no está deformado. Si lo está, sustitúyalo por uno nuevo.

(b) Enganche la abrazadera.

2. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

Haga clic aquí
