Toyota CH-R Manual de Taller: Ubicación De Las Piezas

Toyota CH-R Manual de Taller / Sistema Antirrobo / Acceso Sin Llave / Sistema De Inmovilizador (sin Sistema De Llave Inteligente) / Ubicación De Las Piezas

UBICACIÓN DE LAS PIEZAS

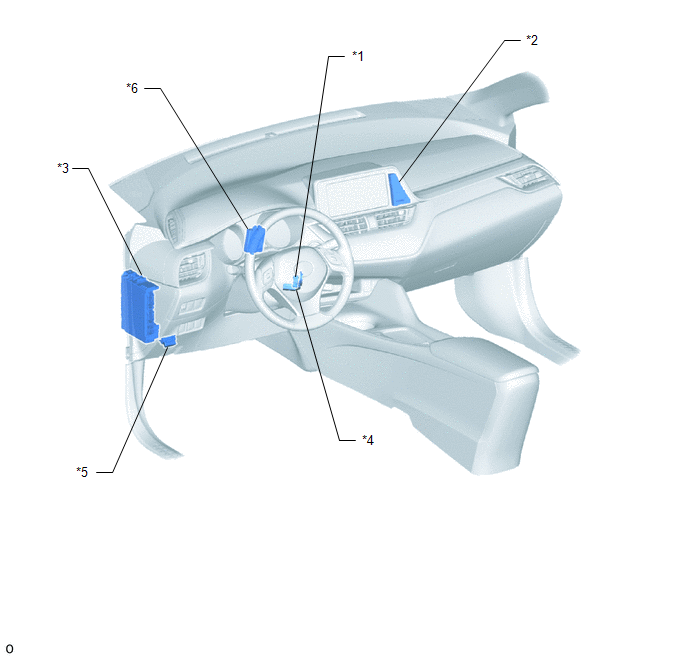

ILUSTRACIÓN

*1

ECM

*2

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*2

INDICADOR LUMINOSO DE SEGURIDAD (CONJUNTO DEL RELOJ)

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-IG2 N° 3

- FUSIBLE ECU-B N° 1

*4

BOBINA DE LA LLAVE TRANSMISORA

*5

DLC3

*6

CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA
    Medidas De Precaución
    MEDIDAS DE PRECAUCIÓN MEDIDAS DE PRECAUCIÓN PARA LA UTILIZACIÓN DEL TECHSTREAM (a) Después de borrar todos los DTC, compruebe si el problema se repite 6 segundos después de encender el interr ...

    Cómo Proceder A La Localización De Averías
    PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga estos procedimientos para localizar las averías del sistema inmovilizador. *: Utilice el Techstream. PROCEDIMIENTO ...
