Toyota CH-R Manual de Taller: Amplificador De La Llave Transmisora
Componentes
COMPONENTES

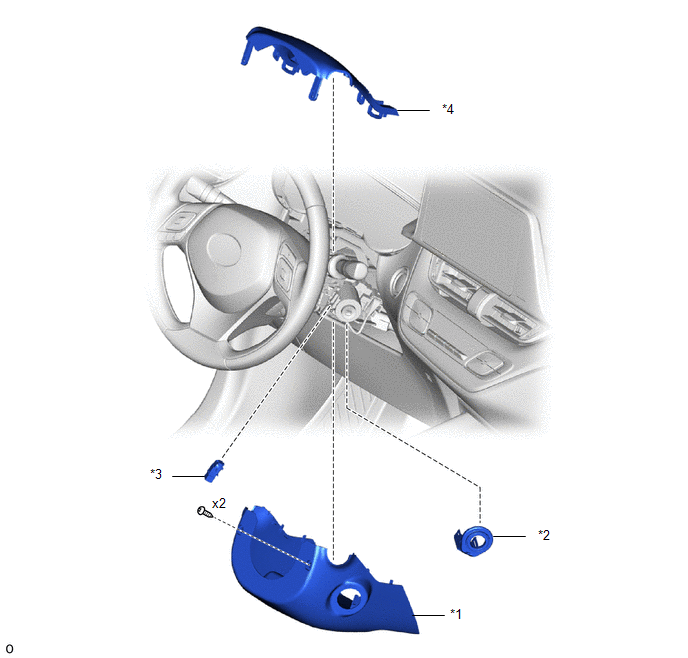

ILUSTRACIÓN
|
*1 |
CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN |
*2 |
BOBINA DE LA LLAVE TRANSMISORA |
|
*3 |
CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
*4 |
CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN
Haga clic aquí .gif)
2. EXTRAIGA LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO
Haga clic aquí
4. EXTRAIGA LA BOBINA DE LA LLAVE TRANSMISORA
(a) Desconecte el conector.
|
*a |
Cinta protectora |
.png) |
Extraiga en este sentido |

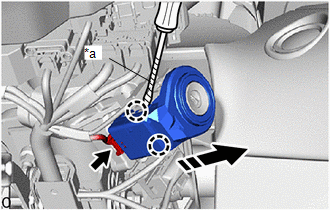

(b) Utilizando un destornillador con la punta envuelta en cinta protectora, desenganche las garras para extraer la bobina de la llave transmisora como se muestra en la ilustración.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA BOBINA DE LA LLAVE TRANSMISORA

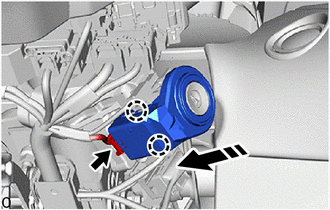

(a) Enganche las garras para instalar la bobina de la llave transmisora como se muestra en la ilustración.
.png) |
Coloque en este sentido |
(b) Conecte el conector.
2. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO
Haga clic aquí .gif)
3. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN
Haga clic aquí
4. COLOQUE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN
Haga clic aquí
