UBICACIÓN DE LAS PIEZAS

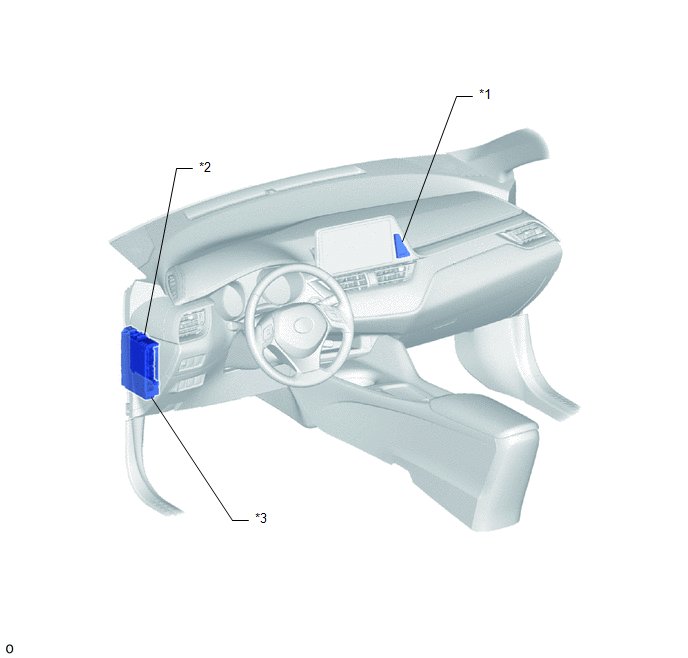

ILUSTRACIÓN

*1

CONJUNTO DEL RELOJ

*2

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-DCC N° 2

- FUSIBLE ECU-ACC

- FUSIBLE PANEL

- FUSIBLE ECU-IG1 N° 4

- RELÉ ACC

- RELÉ DE LAS LUCES TRASERAS

-

-
