COMPONENTES
ILUSTRACIÓN
|

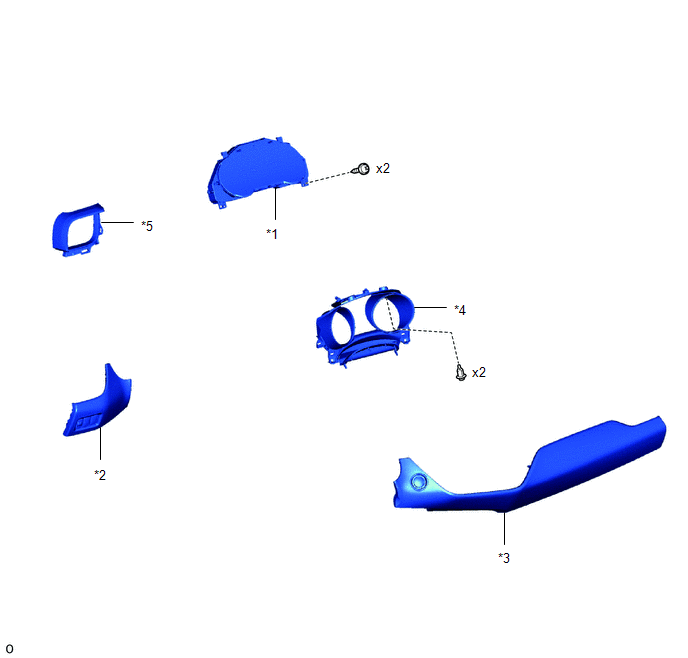

*1 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*2 |
CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS |
|
*3 |
CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS |
*4 |
SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS |
|
*5 |
SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS N° 2 |
- |
- |
ILUSTRACIÓN
|

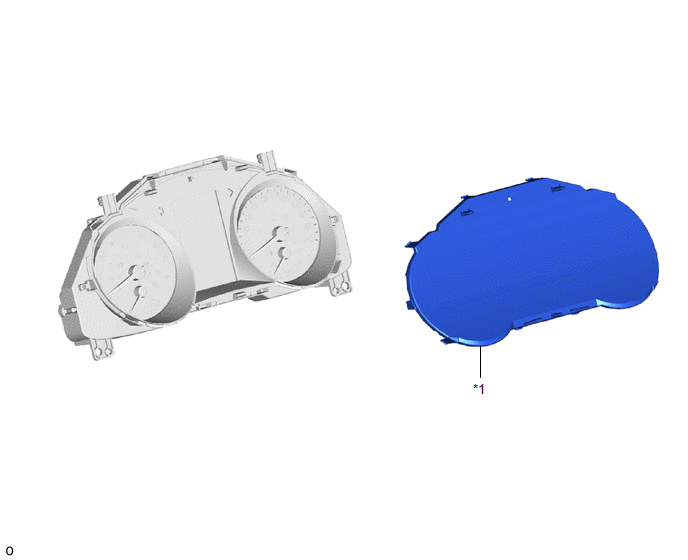

*1 |
CRISTAL DEL JUEGO DE INSTRUMENTOS |
- |
- |
