Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL
Haga clic aquí .gif)
2. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO TIPO BANQUETA
Haga clic aquí
3. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO
(a) Sin sistema de aviso del cinturón de seguridad:
|
(1) Afloje el perno y extraiga el conjunto del cinturón de seguridad interior del asiento trasero. OBSERVACIÓN: El perno no se puede extraer del conjunto del cinturón de seguridad interior del asiento trasero. |
|
(b) Con sistema de aviso del cinturón de seguridad:
|

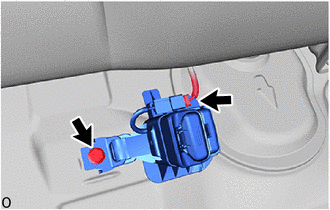

(1) Desconecte el conector. |
|
(2) Afloje el perno y extraiga el conjunto del cinturón de seguridad interior del asiento trasero.
OBSERVACIÓN:
El perno no se puede extraer del conjunto del cinturón de seguridad interior del asiento trasero.
Componentes
COMPONENTES
ILUSTRACIÓN
*A
Sin sistema de aviso del cinturón de seguridad
*B
Con sistema de aviso del cinturón de seguridad
*1
...
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO
(con sistema de cinturón de seguridad)
(a) Verifique la resistencia.
(1) ...
