Toyota CH-R Manual de Taller: Componentes

COMPONENTES

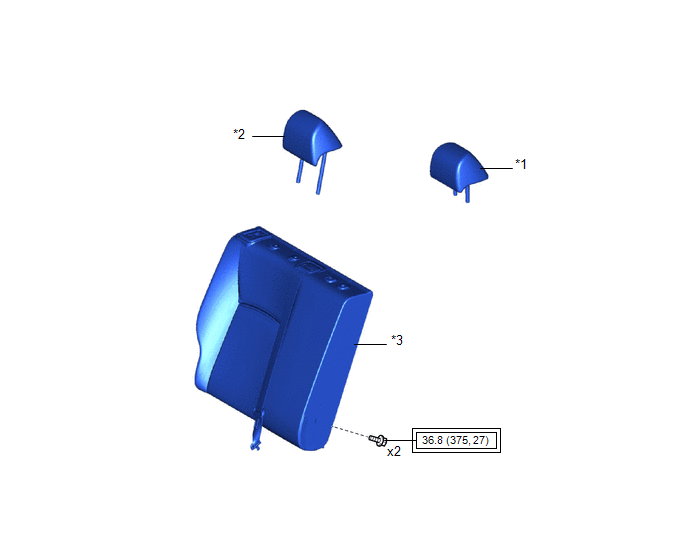

ILUSTRACIÓN

*1

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*2

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO

*3

CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

-

-

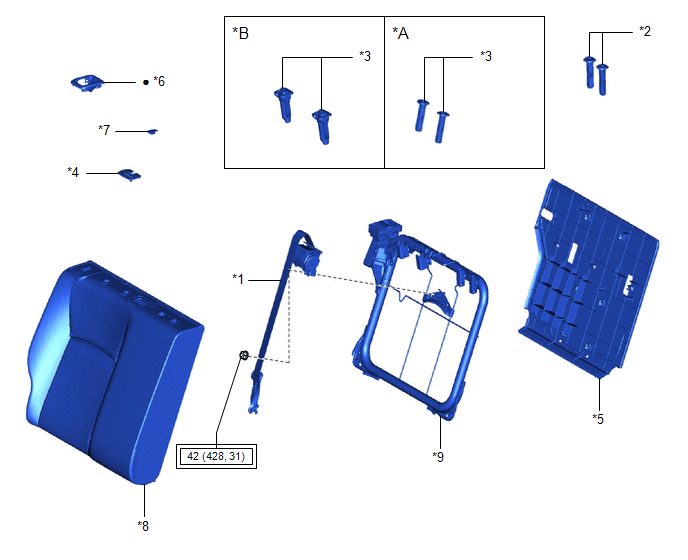

ILUSTRACIÓN

*A

TIPO A

*B

TIPO B

*1

CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL

*2

CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

*3

SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO

*4

CUBIERTA DEL ORIFICIO DEL CINTURÓN DE HOMBRO DE LOS ASIENTOS TRASEROS

*5

SUBCONJUNTO DEL TABLERO DEL RESPALDO DEL ASIENTO TRASERO DERECHO

*6

BISEL DE CONTROL DE BLOQUEO DEL RESPALDO DEL ASIENTO TRASERO

*7

TAPA DE LA CUBIERTA DEL ANCLAJE DEL CINTURÓN DE SEGURIDAD

*8

FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA

*9

SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO DERECHO

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

Pieza no reutilizable
