EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del ionizador (para el lado delantero).

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

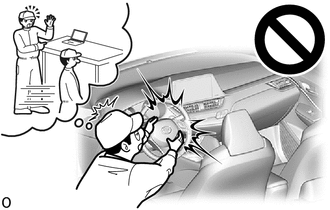

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 1

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL IONIZADOR

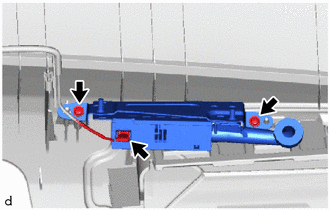

(a) Desconecte el conector.

(b) Extraiga los 2 tornillos y el subconjunto del ionizador con el soporte del ionizador n° 1.

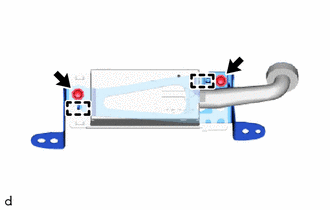

(c) Extraiga los 2 tornillos, el subconjunto del ionizador y el subconjunto del conducto de aire del soporte del ionizador n° 1.
