Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL SECADOR DEL ENFRIADOR (fabricados para VALEO)

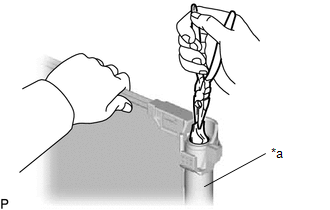

(a) Instale el secador del enfriador en el modulador con unos alicates de punta de aguja.

*a

Modulador

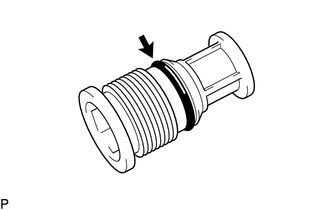

(b) Aplique aceite del compresor abundantemente en la junta tórica.

Aceite del compresor:

VC100YF o equivalente

AVISO:

Mantenga las juntas tóricas y las superficies de fijación de la junta tórica limpias de suciedad y partículas extrañas.

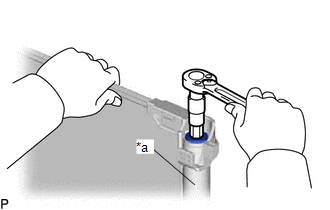

(c) Con ayuda de una llave de cubo T55 "TORX" coloque la tapa en el modulador.

Torque:

11 N·m {112 kgf·cm, 8 ft·lbf}

*a

Modulador

2. INSTALE EL SECADOR DEL ENFRIADOR (fabricados para DENSO)

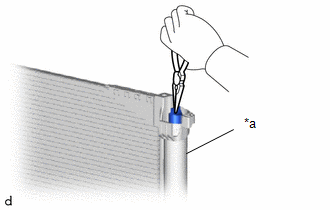

(a) Instale el secador del enfriador en el modulador con unos alicates.

*a

Modulador

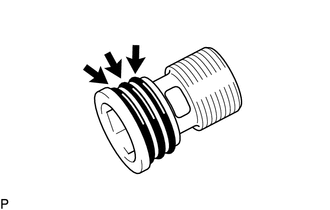

(b) Aplique aceite de compresor suficiente a las 3 juntas tóricas y a las superficies de fijación de una nueva tapa.

Aceite del compresor:

ND-OIL 12 o equivalente

AVISO:

Mantenga las juntas tóricas y las superficies de fijación de la junta tórica limpias de suciedad y partículas extrañas.

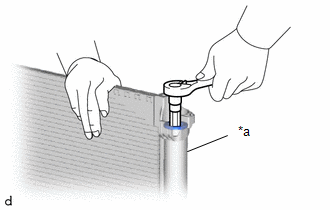

(c) Utilizando una llave hexagonal recta de 14 mm, instale la tapa al modulador.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

*a

Modulador
