INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL COMPRESOR CON POLEA

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

2 (SOL+) - 1 (SOL-)

20°C (68°F)

10.1 a 11.1 Ω

Si el resultado no es el especificado, reemplace el conjunto del compresor con polea.

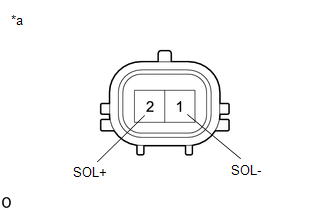

*a

Componente no conectado al mazo de cables

(Conjunto del compresor con polea)
