Toyota CH-R Manual de Taller: Instalación
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
ADVERTENCIA:
- Antes de realizar la reparación, lea detenidamente la sección "Medidas
de precaución".
.png)
Haga clic aquí
.gif)
- Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.
OBSERVACIÓN:
El conjunto del dispositivo de ajuste del soporte lumbar solo está disponible en el lado del conductor.
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR
|

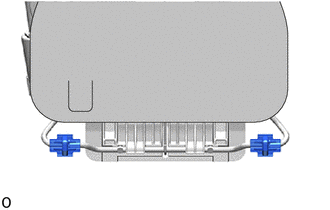

(a) Instale los 2 protectores del borde del respaldo del asiento delantero en el conjunto del dispositivo de soporte lumbar. |
|
.png)

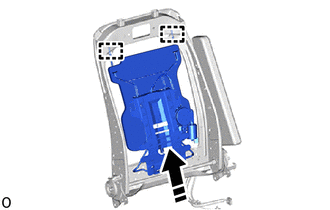

(b) Enganche las guías para instalar el conjunto del dispositivo de ajuste del soporte lumbar en el subconjunto del bastidor del respaldo del asiento delantero como se muestra en la ilustración.
.png) |
Coloque en este sentido |
|

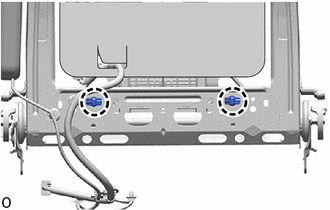

(c) Enganche las garras para instalar los 2 protectores del borde del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero. |
|
.png)
|

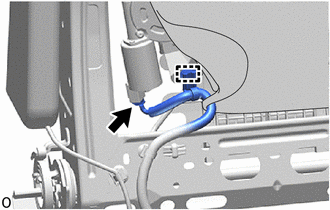

(d) Enganche la abrazadera. |
|
.png)
(e) Conecte el conector.
2. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aquí
