DESCRIPCIÓN
Este DTC se memoriza cuando la comunicación LIN entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) se interrumpe durante 10 segundos o más.
|
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
|---|---|---|---|
|
B2324 |
Comunicación de la ECU de la puerta trasera izquierda detenida |
No hay comunicación entre el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) durante al menos 10 segundos. |
|

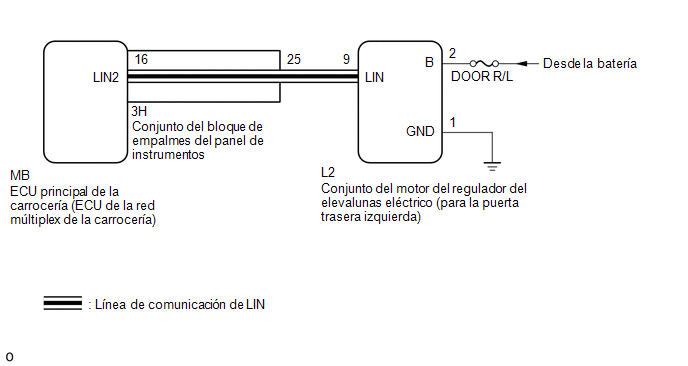

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí
Haga clic aquí
PROCEDIMIENTO
|
1. |
INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |
(a) Extraiga el conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aquí
|

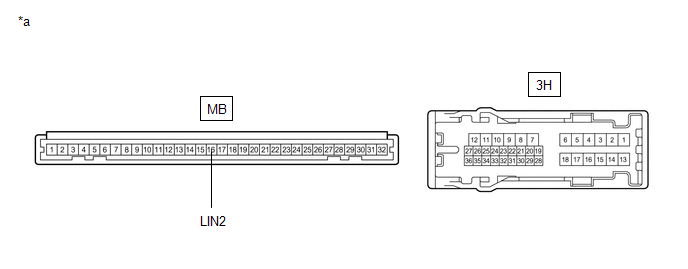

*a |
Componente no conectado al mazo de cables (Conjunto del bloque de empalmes del panel de instrumentos) |
- |
- |
(b) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia según los valores de la siguiente tabla.
OBSERVACIÓN:
Esta inspección sirve para comprobar la línea de la comunicación LIN dentro del conjunto del bloque de empalmes del panel de instrumentos que conecta el mazo de cables a la ECU principal integrada de la carrocería (ECU de la red múltiplex de la carrocería).
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
3H-25 - MB-16 (LIN2) |
Siempre |
Inferior a 1 Ω |
| MAL | |
SUSTITUYA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS
|
|
|
2. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - CONJUNTO DEL MOTOR REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera izquierda)) |
(a) Desconecte el conector L2 del conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda).
(b) Mida la resistencia según los valores de la siguiente tabla.
AVISO:
Asegúrese de que cada ECU se encuentre en modo de suspensión antes de realizar la inspección. Para entrar en el modo de espera, cambie el interruptor de encendido de la posición ON a OFF durante 180 segundos o más sin usar ningún interruptor.
Resistencia estándar:
|
Conexión del tester |
Posición del interruptor |
Valor especificado |
|---|---|---|
|
3H-25 - L2-9 (LIN) |
Interruptor de encendido desactivado |
Inferior a 1 Ω |
|
L2-9 (LIN) o 3H-25 - Masa de la carrocería |
Interruptor de encendido desactivado |
10 kΩ o superior |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL MOTOR REGULADOR DEL ELEVALUNAS ELÉCTRICO [para la puerta trasera izquierda] - BATERÍA, MASA DE LA CARROCERÍA) |
(a) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
L2-2 (B) - L2-1 (GND) |
Siempre |
11 a 14 V |
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
L2-1 (GND) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
|
4. |
SUSTITUYA EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera izquierda) |
(a) Sustituya el conjunto del motor del regulador del elevalunas eléctrico (para la puerta trasera izquierda).
Haga clic aquí
|
|
5. |
COMPRUEBE SI SE EMITEN DTC |
(a) Borre los DTC.
Haga clic aquí
(b) Vuelva a comprobar los DTC.
Body Electrical > Main Body > Trouble CodesOK:
No se emite el DTC B2324.
| OK | |
FIN DE LA INSPECCIÓN (CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO (para la puerta trasera izquierda) DEFECTUOSO) |
| MAL | |
SUSTITUYA LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX
DE LA CARROCERÍA) |
