Toyota CH-R Manual de Taller: Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

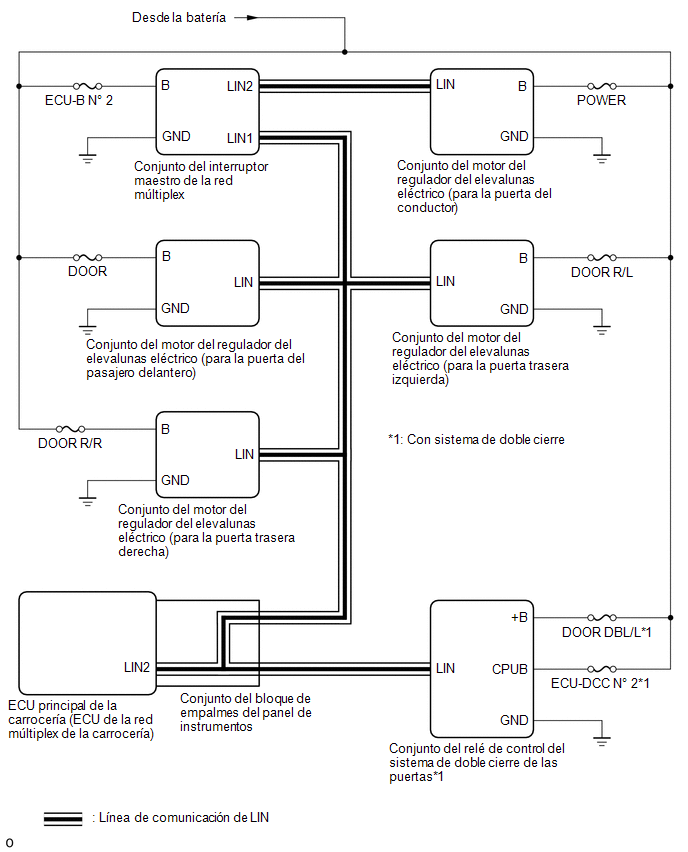

LÍNEAS BUS DE LA PUERTA

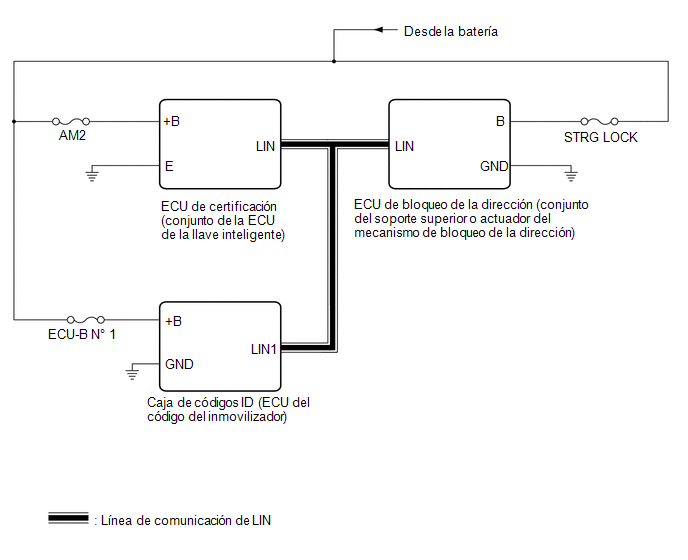

LÍNEAS BUS DE CERTIFICACIÓN (con sistema de llave inteligente)

    Descripción Del Sistema
    DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA DE COMUNICACIONES LIN El sistema de comunicaciones LIN se utiliza para la comunicación entre los componentes en las siguientes tablas. Si no pued ...

    Comprobación/borrado De Dtc
    COMPROBACIÓN/BORRADO DE DTC REVISE EL DTC (a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de encendido en posición ON. (c) Encienda el Techstream. (d) Acceda a los siguientes men ...
