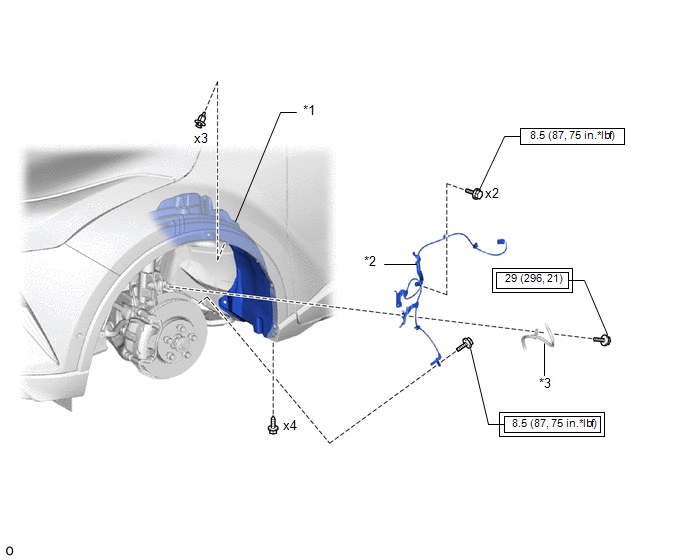

COMPONENTES
ILUSTRACIÓN
|
*1 |
REVESTIMIENTO DE LA ALETA DELANTERA |
*2 |
SENSOR DE VELOCIDAD DELANTERO |
|
*3 |
MANGUERA FLEXIBLE DELANTERA |
- |
- |
|
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
