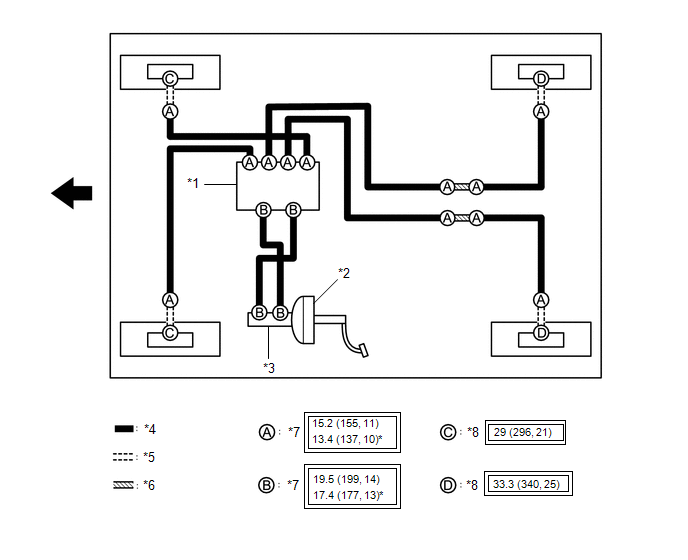

Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
OBSERVACIÓN:
Consulte el esquema para confirmar las ubicaciones y el par de apriete de las mangueras flexibles y de los latiguillos del freno.
|
*1 |
Conjunto del actuador del freno |
*2 |
Conjunto del servofreno |
|
*3 |
Subconjunto del cilindro maestro del freno |
*4 |
Tubo del freno |
|
*5 |
Manguera flexible |
*6 |
Recorrido del tubo del freno |
|
*7 |
Tuerca de unión |
*8 |
Perno de unión |
|
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
* |
Para utilizar con una llave para tuercas de unión |
|
PARTE DELANTERA |
- |
- |
Medidas De PrecauciÓn
MEDIDAS DE PRECAUCIÓN
MEDIDAS DE PRECAUCIÓN DURANTE LA LOCALIZACIÓN DE AVERÍAS
AVISO:
|

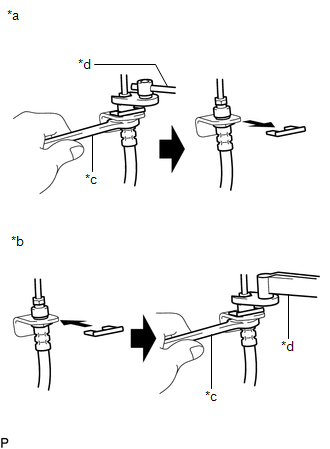

*a |
Desconexión |
|
*b |
Conexión |
|
*c |
Sujetar |
|
*d |
Girar |
|

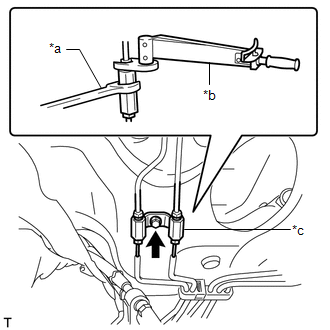

*a |
Sujetar |
|
*b |
Girar |
|
*c |
Vía |
