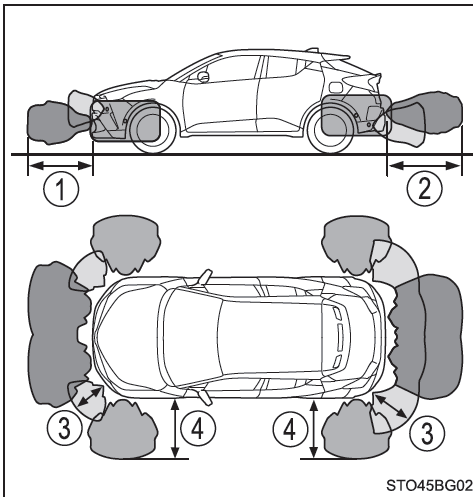

Toyota CH-R. Margen de detección de los sensores

  1. Aproximadamente 100 cm (3,3 pies)
  2. Aproximadamente 150 cm (4,9 pies)
  3. Aproximadamente 50 cm (1,6 pies)
  4. Aproximadamente 50 cm (1,6 pies)
  • El alcance de detección se muestra en la ilustración a la derecha. Sin embargo, el sensor no detecta el obstáculo si está demasiado cerca.
  • Para más detalles respecto de la detección de obstáculos en los laterales.
  • La distancia a la que se puede detectar un obstáculo y la posibilidad de que se detecte depende de la forma y el estado del obstáculo.

    El alcance de detección del obstáculo puede modificarse.

■ El sensor de ayuda de estacionamiento de Toyota puede utilizarse en los siguientes casos

Vehículos sin sistema de llave inteligente: El interruptor del motor se encuentra en la posición "ON".

Vehículos con sistema de llave inteligente: El interruptor del motor está en el modo IGNITION ON.

  • Sensores en la esquina delantera/sensores centrales delanteros:
  • Vehículos con Multidrive: La palanca de cambios está en una posición distinta de P.
  • La velocidad del vehículo es de aproximadamente 10 km/h (6 mph) o menos
  • Sensores delanteros/sensores traseros:
  • Vehículos con Multidrive: La palanca de cambios está en una posición distinta de P.
  • La velocidad del vehículo es de aproximadamente 10 km/h (6 mph) o menos
  • Se gira el volante aproximadamente 90° o más
  • Sensores en la esquina trasera/sensores centrales traseros: La palanca de cambios está en R.

■ Información de detección del sensor

  • Las zonas de detección del sensor están limitadas a las zonas que rodean los parachoques del vehículo.
  • Según la forma del obstáculo y otros factores, la distancia de detección puede reducirse o no llegar a producirse.
  • Es posible que no se detecten obstáculos si están muy cerca del sensor.
  • Hay un breve retraso entre la detección del obstáculo y la visualización. Aun cuando se circula a poca velocidad, si se acerca demasiado a un obstáculo antes de que el indicador y el avisador acústico se activen, el indicador y el avisador acústico podrían no activarse.
  • Es posible que no se detecten postes finos u objetos más bajos que el sensor al aproximarse a ellos, aunque se hayan detectado previamente.
  • Puede resultar difícil escuchar el pitido debido al volumen del sistema de audio o al ruido del flujo de aire generado por el sistema de aire acondicionado.

■ Función de aviso de obstáculos en los laterales

Cuando un obstáculo en los laterales se encuentra en la trayectoria del vehículo mientras este avanza o retrocede, esta función informa al conductor mediante el indicador y el avisador acústico

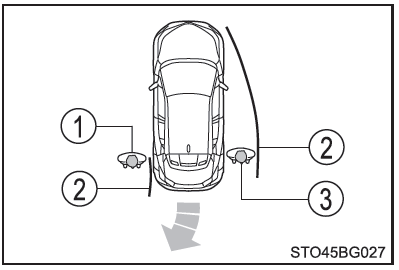

Toyota CH-R. Función de aviso de obstáculos en los laterales

  1. Obstáculo no notificado (fuera de la trayectoria del vehículo)
  2. Trayectoria calculada del vehículo
  3. Notificación de obstáculo (en la trayectoria del vehículo)
  • Solo se notificarán al conductor los obstáculos laterales que estén en la trayectoria del vehículo (visualizador y avisador acústico).
  • Aunque el visualizador funciona tanto si el vehículo está parado como si está en movimiento, el avisador acústico solo suena cuando el vehículo se está moviendo.

■ Detección de obstáculos en los laterales

  • Podrían no detectarse obstáculos en los laterales hasta que la exploración termine.

    Después de que el interruptor del motor se pone en la posición "ON" (vehículos sin sistema de llave inteligente) o cuando se pone en modo IGNITION ON (vehículos con sistema de llave inteligente), la exploración finaliza tras conducir el vehículo brevemente. El visualizador presenta una pantalla totalmente en gris mientras se realiza la exploración.

  • Cuando los sensores laterales detectan un obstáculo, como un vehículo, peatón o animal, el obstáculo podría seguir siendo detectado aunque abandone la zona de detección del sensor lateral.

■ Si aparece "Limpie el sensor de asistencia al estacionamiento" en el visualizador de información múltiple

Es posible que un sensor esté sucio o cubierto con nieve o hielo. En tal caso, limpie el sensor y el sistema debería volver a funcionar de forma normal.

Si un sensor se congela debido a una temperatura baja, podría aparecer un mensaje de advertencia o no detectarse un obstáculo. Cuando el sensor se descongele, el sistema volverá a la normalidad.

■ Si aparece "Avería de la asistencia al estacionamiento" en el visualizador de información múltiple

El sistema podría no funcionar debido a un funcionamiento incorrecto del sensor.

Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

Personalización

El ajuste del volumen del avisador acústico se puede modificar.

(Características personalizables: )



ADVERTENCIA

■ Al utilizar el sensor de ayuda de estacionamiento de Toyota Observe las precauciones siguientes para evitar accidentes inesperados.

  • No sobrepase el límite de velocidad de 10 km/h (6 mph).
  • Las zonas de detección y los tiempos de reacción de los sensores están limitados.

    Al moverse hacia delante o marcha atrás, compruebe las zonas que rodean el vehículo (especialmente los lados del vehículo) para mayor seguridad y conduzca despacio, utilizando el freno para controlar la velocidad del vehículo.

  • No instale accesorios sobre las zonas de detección de los sensores.

Sensores Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sensor para detectar correctamente los obstáculos. A continuación se proporcionan casos específicos en los que puede producirse esta situación.

  • Hay suciedad, nieve o hielo en el sensor. (El problema se resolverá limpiando los sensores.)
  • El sensor está congelado. (El problema se resolverá descongelando la zona).

    A temperaturas muy bajas, si se congela el sensor, la pantalla puede mostrar una imagen anómala, o es posible que no se detecten los obstáculos.

  • El sensor está cubierto de alguna forma.
  • Con sol intenso o muy bajas temperaturas
  • En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba
  • El vehículo se encuentra en una zona ruidosa debido a bocinas, motores de motocicletas, frenos neumáticos de vehículos de grandes dimensiones o demás ruidos intensos que producen ondas ultrasónicas.
  • Se ha salpicado el sensor con agua o está empapado por lluvia intensa.
  • El sensor está empapado con agua debido a una carretera inundada.
  • El vehículo se inclina de forma considerable hacia un lado.
  • El vehículo está equipado con un pilote de protección o una antena inalámbrica.
  • El vehículo se aproxima a un bordillo alto o curvo.
  • El alcance de detección se ha reducido debido a un objeto, como una señal.
  • La zona que se encuentra directamente debajo de los parachoques no se detecta.
  • Si los obstáculos están demasiado cerca del sensor.
  • El parachoques o el sensor reciben un impacto fuerte.
  • Se ha instalado una suspensión que no es original de Toyota (suspensión rebajada, etc.).
  • Hay otro vehículo en las inmediaciones equipado con sensores de ayuda al aparcamiento.
  • Hay anillas de remolcado instaladas.
  • Hay instalados una matrícula retroiluminada, un soporte de matrícula, etc.

    Además de los ejemplos anteriores, dependiendo de la forma y estado de los obstáculos, la detección podría no ser posible o el alcance de detección podría reducirse.

■ Sensores laterales En las situaciones siguientes, el sónar de separación podría no funcionar de forma normal y podría producirse un accidente inesperado. Conduzca con precaución.

  • Podrían no detectarse obstáculos en los laterales hasta que se circule brevemente y se complete la exploración de los laterales.
  • Aun después de que se haya completado la exploración de los laterales, no se detectan otros vehículos, personas o animales que se aproximen por los laterales.
  • Aun después de completarse la exploración de los laterales, podrían no detectarse obstáculos dependiendo de la situación existente alrededor del vehículo.

    En ese momento, el indicador del sensor lateral indica  que está temporalmente apagado.

Obstáculos que podrían no detectarse correctamente

  • La forma del obstáculo puede impedir que el sensor lo detecte. Preste especial atención a los siguientes obstáculos:
  • Cables, vallas, cuerdas, etc.
  • Algodón, nieve y otros materiales que absorban ondas sonoras
  • Objetos muy angulados
  • Obstáculos bajos
  • Obstáculos altos con secciones superiores que se proyecten hacia afuera en la dirección del vehículo
  • Es posible que no se detecte a aquellas personas que lleven un determinado tipo de ropa.
  • Objetos en movimiento, como personas o animales



AVISO

■ Al utilizar el sensor de ayuda de estacionamiento de Toyota En las situaciones siguientes, es posible que el sistema no funcione correctamente a causa de un funcionamiento incorrecto del sensor, etc. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.

  • El funcionamiento del sensor de ayuda de estacionamiento de Toyota parpadea y se emite una señal acústica cuando no se detectan obstáculos.
  • Si la zona que rodea un sensor choca con algo o se somete a un impacto fuerte.
  • Si el parachoques choca con algo.
  • Si la pantalla se enciende y permanece encendida sin ningún pitido.
  • Si se produce un error en la pantalla, compruebe en primer lugar el sensor.

    Si se produce el error aunque no haya hielo, nieve o barro en el sensor, es probable que este no funcione correctamente.

■ Notas sobre el lavado del vehículo No aplique ráfagas intensas de agua o vapor en el área del sensor.

De lo contrario, es posible que el sensor no funcione correctamente.

    Visualizador de distancia y avisador acústico
    Cuando un sensor detecta un obstáculo, se visualiza la dirección en la que se encuentra el obstáculo así como la distancia aproximada y se activa el avisador acústico. Se puede modificar el vol ...
