INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR (sin espejo replegable)

(a) Inspeccione el interruptor de selección de espejo y ajuste de la superficie.

(1) Gire el interruptor de selección de espejo y ajuste de la superficie a la posición L.

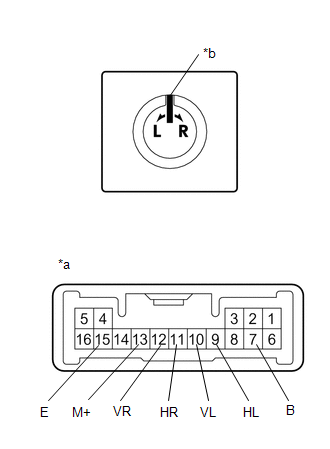

Componente no conectado al mazo de cables

(Conjunto del interruptor del espejo retrovisor exterior)

Interruptor de ajuste de la superficie y selección del espejo

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (para el lado izquierdo):

Conexión del tester	Estado	Valor especificado
10 (VL) - 7 (B) 13 (M+) - 15 (E)	Arriba	Inferior a 1 Ω
10 (VL) - 7 (B) 13 (M+) - 15 (E)	Desactivado	10 kΩ o superior
10 (VL) - 15 (E) 13 (M+) - 7 (B)	Abajo	Inferior a 1 Ω
10 (VL) - 15 (E) 13 (M+) - 7 (B)	Desactivado	10 kΩ o superior
9 (HL) - 7 (B) 13 (M+) - 15 (E)	Izquierda	Inferior a 1 Ω
9 (HL) - 7 (B) 13 (M+) - 15 (E)	Desactivado	10 kΩ o superior
9 (HL) - 15 (E) 13 (M+) - 7 (B)	Derecha	Inferior a 1 Ω
9 (HL) - 15 (E) 13 (M+) - 7 (B)	Desactivado	10 kΩ o superior

(3) Gire el interruptor de selección de espejo y ajuste de la superficie a la posición R.

(4) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (para el lado derecho):

Conexión del tester	Estado	Valor especificado
12 (VR) - 7 (B) 13 (M+) - 15 (E)	Arriba	Inferior a 1 Ω
12 (VR) - 7 (B) 13 (M+) - 15 (E)	Desactivado	10 kΩ o superior
12 (VR) - 15 (E) 13 (M+) - 7 (B)	Abajo	Inferior a 1 Ω
12 (VR) - 15 (E) 13 (M+) - 7 (B)	Desactivado	10 kΩ o superior
11 (HR) - 7 (B) 13 (M+) - 15 (E)	Izquierda	Inferior a 1 Ω
11 (HR) - 7 (B) 13 (M+) - 15 (E)	Desactivado	10 kΩ o superior
11 (HR) - 15 (E) 13 (M+) - 7 (B)	Derecha	Inferior a 1 Ω
11 (HR) - 15 (E) 13 (M+) - 7 (B)	Desactivado	10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo retrovisor exterior.

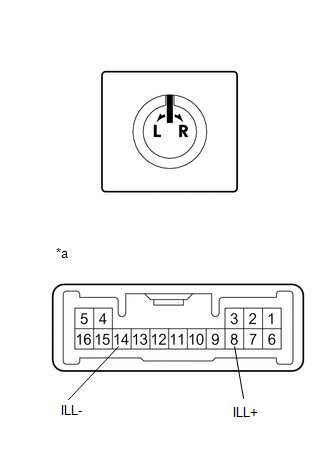

(b) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al conjunto del interruptor del espejo retrovisor exterior y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería - 8 (ILL+)

Terminal negativo (-) de la batería - 14 (ILL-)

El LED se enciende

Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo retrovisor exterior.

*a	Componente no conectado al mazo de cables (Conjunto del interruptor del espejo retrovisor exterior)

2. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR (con espejo replegable)

(a) Inspeccione el interruptor de selección de espejo y ajuste de la superficie.

(1) Gire el interruptor de selección de espejo y ajuste de la superficie a la posición L.

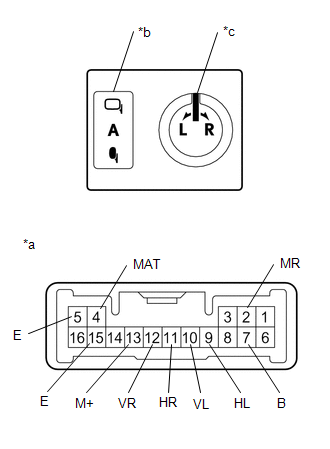

Componente no conectado al mazo de cables

(Conjunto del interruptor del espejo retrovisor exterior)

Interruptor de repliegue de los espejos

Interruptor de ajuste de la superficie y selección del espejo

(2) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (para el lado izquierdo):

Conexión del tester	Estado	Valor especificado
10 (VL) - 7 (B) 13 (M+) - 15 (E)	Arriba	Inferior a 1 Ω
10 (VL) - 7 (B) 13 (M+) - 15 (E)	Desactivado	10 kΩ o superior
10 (VL) - 15 (E) 13 (M+) - 7 (B)	Abajo	Inferior a 1 Ω
10 (VL) - 15 (E) 13 (M+) - 7 (B)	Desactivado	10 kΩ o superior
9 (HL) - 7 (B) 13 (M+) - 15 (E)	Izquierda	Inferior a 1 Ω
9 (HL) - 7 (B) 13 (M+) - 15 (E)	Desactivado	10 kΩ o superior
9 (HL) - 15 (E) 13 (M+) - 7 (B)	Derecha	Inferior a 1 Ω
9 (HL) - 15 (E) 13 (M+) - 7 (B)	Desactivado	10 kΩ o superior

(3) Gire el interruptor de selección de espejo y ajuste de la superficie a la posición R.

(4) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (para el lado derecho):

Conexión del tester	Estado	Valor especificado
12 (VR) - 7 (B) 13 (M+) - 15 (E)	Arriba	Inferior a 1 Ω
12 (VR) - 7 (B) 13 (M+) - 15 (E)	Desactivado	10 kΩ o superior
12 (VR) - 15 (E) 13 (M+) - 7 (B)	Abajo	Inferior a 1 Ω
12 (VR) - 15 (E) 13 (M+) - 7 (B)	Desactivado	10 kΩ o superior
11 (HR) - 7 (B) 13 (M+) - 15 (E)	Izquierda	Inferior a 1 Ω
11 (HR) - 7 (B) 13 (M+) - 15 (E)	Desactivado	10 kΩ o superior
11 (HR) - 15 (E) 13 (M+) - 7 (B)	Derecha	Inferior a 1 Ω
11 (HR) - 15 (E) 13 (M+) - 7 (B)	Desactivado	10 kΩ o superior

(5) Inspeccione el interruptor de repliegue de los espejos.

(6) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
4 (MAT) - 5 (E)	Posición AUTO	Inferior a 1 Ω
4 (MAT) - 5 (E)	Cualquier posición excepto AUTO	10 kΩ o superior
2 (MR) - 5 (E)	Posición de repliegue	Inferior a 1 Ω
2 (MR) - 5 (E)	Excepto la posición de repliegue	10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo retrovisor exterior.

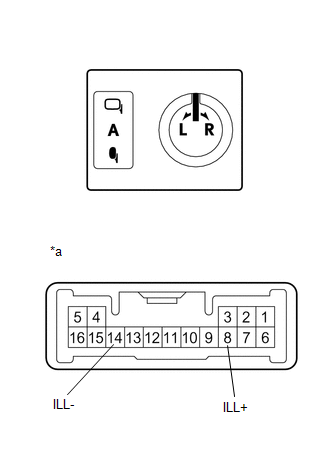

(b) Compruebe si el LED se enciende.

(1) Aplique tensión de la batería al conjunto del interruptor del espejo retrovisor exterior y compruebe si se enciende el LED.

OK:

Condición de medida

Valor especificado

Terminal positivo (+) de la batería - 8 (ILL+)

Terminal negativo (-) de la batería - 14 (ILL-)

El LED se enciende

Si el resultado no es el especificado, sustituya el conjunto del interruptor del espejo retrovisor exterior.

*a	Componente no conectado al mazo de cables (Conjunto del interruptor del espejo retrovisor exterior)
