DESCRIPCIÓN

Se suministra corriente eléctrica al sistema de iluminación del receptor de radio y pantalla y al conjunto del interruptor de la almohadilla del volante cuando el interruptor de control de las luces está en la posición TAIL o HEAD.

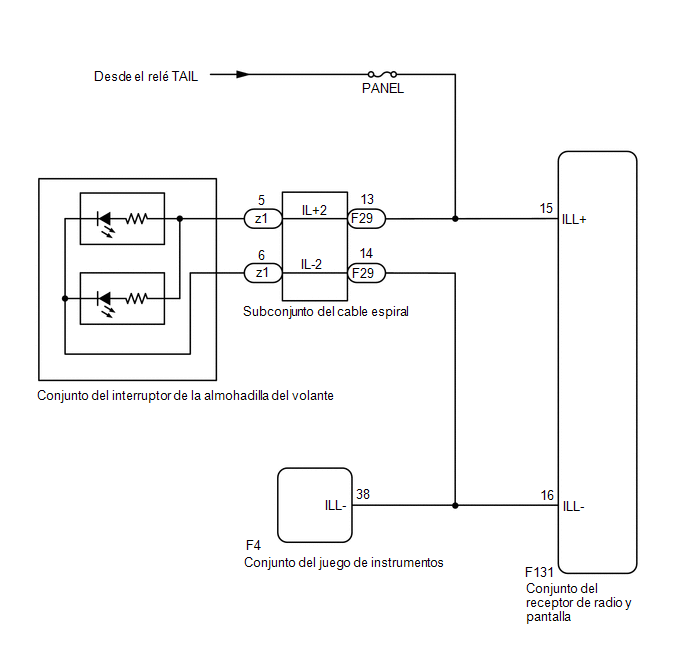

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

COMPRUEBE LA ILUMINACIÓN

(a) Compruebe si la iluminación del conjunto del receptor de radio y pantalla, conjunto del interruptor de la almohadilla del volante, interruptor de control de la calefacción o de otros elementos (interruptor de advertencia de riesgo, interruptor de control de la transmisión, etc.) se enciende cuando el interruptor de control de las luces se gira hasta la posición HEAD o TAIL.

Resultado:

Resultado

Vaya a

La iluminación se enciende para todos los componentes excepto para el conjunto del interruptor de la almohadilla del volante.

A

La iluminación se enciende para todos los componentes excepto para el conjunto del receptor de radio y pantalla.

B

No se enciende ninguna iluminación (conjunto del receptor de radio y pantalla, interruptor de advertencia de riesgo, interruptor de control de la calefacción, etc.).

C
B

IR AL PUNTO 5

C

VAYA AL SISTEMA DE ILUMINACIÓN

A

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE ILUMINACIÓN)

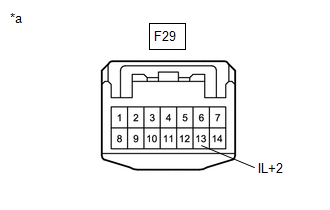

(a) Desconecte el conector F29 del subconjunto del cable espiral.

*a

Vista frontal del conector del mazo de cables

(al conjunto del interruptor de la almohadilla del volante)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F29-13 (IL+2) - Masa de la carrocería

Interruptor de control de las luces en posición TAIL o HEAD

11 a 14 V
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

4.

INSPECCIONE EL SUBCONJUNTO DEL CABLE ESPIRAL

(a) Retire el subconjunto del cable espiral.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral.

Haga clic aquí

OK

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA, CONJUNTO DEL JUEGO DE INSTRUMENTOS)
MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE ESPIRAL

5.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE ILUMINACIÓN)

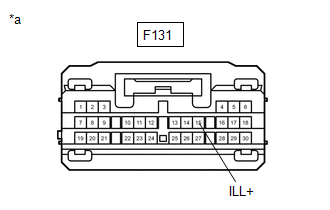

(a) Desconecte el conector del conjunto del receptor de radio y pantalla.

*a

Vista frontal del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F131-15 (ILL+) - Masa de la carrocería

Interruptor de control de las luces en posición TAIL o HEAD

11 a 14 V
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector F4 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-16 (ILL-) - F4-38 (ILL-)

Siempre

Inferior a 1 Ω

F131-16 (ILL-) o F4-38 (ILL-) - Masa de la carrocería

Siempre

10 kΩ o superior
OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
