Toyota CH-R Manual de Taller: El interruptor del panel táctil no funciona

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte el apartado Precauciones del sistema audiovisual.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Puede almacenarse un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.

PROCEDIMIENTO

1.

INSPECCIONE LA PANTALLA MÚLTIPLE

(a) Compruebe si hay partículas extrañas entre la pantalla y el armazón externo de la pantalla múltiple.

OK:

No hay partículas extrañas atrapadas entre la pantalla y el armazón externo de la pantalla múltiple.

OBSERVACIÓN:

Si hay partículas extrañas entre la pantalla y el armazón externo de la pantalla múltiple, el panel táctil continuará presionado.

MAL

QUITE LAS PARTÍCULAS EXTRAÑAS

OK

2.

INSPECCIONE EL PANEL TÁCTIL

(a) Compruebe si hay partículas extrañas en la pantalla.

OK:

La pantalla está limpia.

MAL

LIMPIE LA PANTALLA Y REPITA LA INSPECCIÓN DEL PANEL TÁCTIL

OK

3.

COMPRUEBE EL FUNCIONAMIENTO DE LOS BOTONES TÁCTILES (COMPROBACIÓN DE FUNCIONAMIENTO)

(a) Acceda a la pantalla "Touch Switch Check". Consulte "Comprobación del funcionamiento de los botones táctiles" en "Comprobación de funcionamiento".

Haga clic aquí

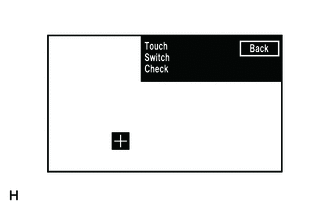

(b) Toque la pantalla en la zona donde se produce el error de conmutación.

OK:

Aparece una marca "+" en la posición donde se toca la pantalla.

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
