DESCRIPCIÓN

El DTC B1785 se almacena cuando la ECU de detección de ocupantes recibe una señal de detección de colisión procedente del subconjunto del sensor de detección de peso delantero en caso de accidente.

El DTC B1785 se almacena también cuando el conjunto del asiento delantero derecho se somete a un fuerte impacto, aunque no se haya producido realmente un accidente.

Si el vehículo no se vio implicado en una colisión, pero la ECU de detección de ocupantes recibe una señal de detección de colisión y almacena el DTC B1785, el DTC se puede borrar mediante la calibración a cero.

Por consiguiente, si se emite el DTC B1785, lleve a cabo primero la calibración a cero.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B1785

Detección de colisión por el sensor de clasificación de ocupantes delantero izquierdo

Se cumple alguna de las siguientes condiciones:

  • El subconjunto del sensor de detección de peso delantero determina una gran carga.
  • Avería en el dispositivo de ajuste del conjunto del asiento delantero derecho

Subconjunto del sensor de detección de peso delantero (conjunto del dispositivo de ajuste del asiento delantero derecho)*

  • *: El subconjunto del sensor de detección de peso delantero está integrado en el conjunto del dispositivo de ajuste del asiento delantero derecho.
Condiciones de detección del DTC


Estado del vehículo

Modelo 1

Modelo 2

Condición de diagnóstico

Interruptor de encendido en posición ON

Estado de la avería

El subconjunto del sensor de detección de peso delantero determina una gran carga.

-

Avería en el dispositivo de ajuste del conjunto del asiento delantero derecho

-

Momento de la detección

-

-

Número de ciclos

1 ciclo

1 ciclo

OBSERVACIÓN:

Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

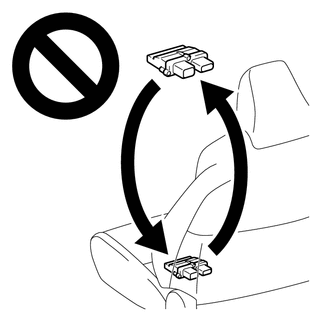

Cuando se almacena este DTC, la reparación de la avería indicada solamente se puede ejecutar inicializando la ECU de detección de ocupante o sustituyendo el conjunto del dispositivo de ajuste del asiento delantero derecho. No sustituya la ECU de detección de ocupante para reparar la avería indicada por este DTC.

Si se sustituye la ECU de detección de ocupante, no se emitirá este DTC, pero puede que el sistema detección de ocupante no funcione correctamente.

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

OBSERVACIÓN:

Cuando se almacena el DTC B165A/32 como resultado de la localización de averías en el sistema del airbag, revise los DTC memorizados en la ECU de detección de ocupante. Cuando se emite el DTC B1785, lleve a cabo la localización de averías de ese DTC en primer lugar.

PROCEDIMIENTO

1.

REALICE LA CALIBRACIÓN A CERO

(a) Con el techstream, realice la calibración al punto cero.

Haga clic aquí

Body Electrical > Occupant Detection > Utility

Pantalla del tester

Zero Point Calibration

OK:

Aparece "Zero Point Calibration is complete.".

MAL

IR AL PUNTO 5

OK

2.

REVISE EL DTC

(a) Borre los DTC memorizados en la ECU de detección de ocupante.

Haga clic aquí

Body Electrical > Occupant Detection > Clear DTCs

(b) Borre los DTC memorizados en el conjunto del sensor del airbag.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(c) Apague el interruptor de encendido.

(d) Ponga el interruptor de encendido en posición ON y espere al menos unos 10 segundos.

(e) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > Occupant Detection > Trouble Codes

OK:

No se emite el DTC B1785.

OBSERVACIÓN:

Puede que se emitan otros códigos además del DTC B1785, pero no estarán relacionados con la inspección actual.

(f) Apague el interruptor de encendido.

OK

FIN DE LA INSPECCIÓN

MAL

3.

SUSTITUYA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO DERECHO

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

(c) Sustituya el conjunto del dispositivo de ajuste del asiento delantero derecho.

Haga clic aquí

(d) Conecte el cable al terminal negativo (-) de la batería.

SIGUIENTE

4.

REALICE LA CALIBRACIÓN A CERO

(a) Con el techstream, realice la calibración al punto cero.

Haga clic aquí

Body Electrical > Occupant Detection > Utility

Pantalla del tester

Zero Point Calibration

SIGUIENTE

FIN DE LA INSPECCIÓN

5.

SUSTITUYA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO DERECHO

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

(c) Sustituya el conjunto del dispositivo de ajuste del asiento delantero derecho.

Haga clic aquí

(d) Conecte el cable al terminal negativo (-) de la batería.

SIGUIENTE

6.

REALICE LA CALIBRACIÓN A CERO

(a) Con el techstream, realice la calibración al punto cero.

Haga clic aquí

Body Electrical > Occupant Detection > Utility

Pantalla del tester

Zero Point Calibration

SIGUIENTE

FIN DE LA INSPECCIÓN
