EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del sensor del airbag.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
Sustitución del conjunto del sensor del airbag	Borre los datos de calibración a cero. Lleve a cabo la calibración a cero del sensor de velocidad de derrape y aceleración.	Se almacenan los DTC El indicador de advertencia ABS se enciende Se enciende el indicador luminoso de deslizamiento Avería o funcionamiento desactivado del VSC
Sustitución del conjunto del sensor del airbag	Reinicio de la memoria Calibración al punto cero del sensor de desaceleración Calibración de presión del aceite del CVT	Deterioro de la eficacia de combustible

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

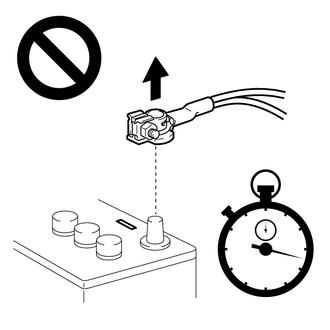

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
Si un componente del SRS se despliega accidentalmente, puede causar lesiones graves.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

4. EXTRAIGA EL CONDUCTO DE AIRE TRASERO N° 2 (con conducto de aire trasero)

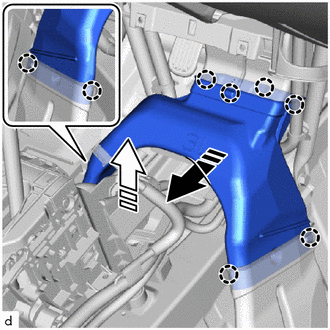

(a) Desenganche las garras para retirar el conducto de aire trasero n° 2 como se muestra en la ilustración.

	Extraiga en esta dirección (1)
	Extraiga en esta dirección (2)

5. EXTRAIGA EL CONJUNTO DEL SENSOR DEL AIRBAG

(a) Compruebe si el interruptor de encendido está en la posición OFF.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

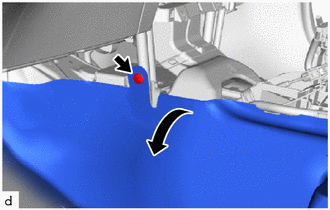

(c) Extraiga el clip y gire el conjunto de la moqueta del piso delantero como se muestra en la ilustración (lado izquierdo).

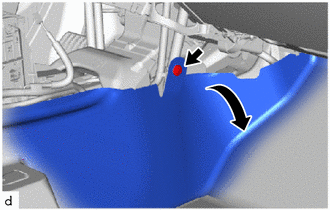

(d) Extraiga el clip y gire el conjunto de la moqueta del piso delantero como se muestra en la ilustración (lado derecho).

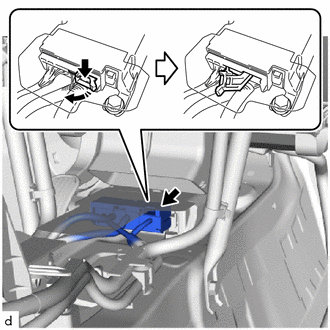

(e) Desconecte los conectores del conjunto del sensor del airbag como se muestra en la ilustración.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

Suelte en este sentido

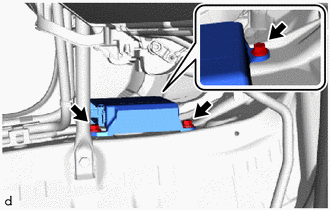

(f) Extraiga los 3 pernos y el conjunto del sensor del airbag.

Componentes
