REGISTRO

PROCEDIMIENTO

1. DESCRIPCIÓN DEL REGISTRO DEL CÓDIGO

(a) El conjunto del transmisor de control de las puertas tiene 2 códigos: el código de la llave (código del inmovilizador) y el código inalámbrico. Ambos códigos deben ser registrados. Para conocer los procedimientos de registro del código inalámbrico, consulte Sistema inalámbrico de cierre centralizado de puertas.

Haga clic aquí

2. PROCEDIMIENTO DE REGISTRO DE UNA LLAVE CUANDO SE AÑADE O SUSTITUYE LA LLAVE O CUANDO LA LLAVE SE PIERDE

OBSERVACIÓN:

  • Los siguientes procedimientos requieren el uso del Techstream:
    • - Registro del código de una llave nueva
    • - Registro del código de una llave de repuesto
    • - Borrado del código de una llave
  • Se pueden registrar un máximo de 5 códigos de llave.

Solicitud/estado del cliente

Condición del procedimiento de registro

Procedimiento

Consulte

registro del conjunto del transmisor de control de las puertas

El cliente debe traer al menos 1 conjunto del transmisor de control de las puertas.

1. Registre tantos conjuntos del transmisor de control de las puertas como sean necesarios (registro de código de una llave adicional).

PROCEDIMIENTO "B"

  • Sustituir un conjunto del transmisor de control de las puertas
  • Hacer inutilizable un conjunto del transmisor de control de las puertas

OBSERVACIÓN:

Después del borrado del código de la llave, no se puede usar ninguno de los otros conjuntos del transmisor de control de las puertas que no estén registrados en este momento. Por lo tanto, después del borrado del código de la llave, registre el resto de los conjuntos del transmisor de control de las puertas.

El cliente debe traer al menos 1 conjunto del transmisor de control de las puertas.

1. Con el resto de los conjuntos del transmisor de control de las puertas, borre todos los conjuntos del transmisor de control de las puertas registrados excepto uno (borrado del código de la llave).

PROCEDIMIENTO "C"

2. Registre tantos conjuntos del transmisor de control de las puertas como sean necesarios (registro de código de una llave adicional).

PROCEDIMIENTO "B"

Se pierden todos los conjuntos del transmisor de control de las puertas

-

1. Restablezca todos los conjuntos del transmisor de control de la puerta (borrado de todas las ID de llaves (restablecimiento de código de llave)).

PROCEDIMIENTO "D"

2. Registre el nuevo registro de ID de llave de todos los conjuntos del transmisor de control de las puertas.

PROCEDIMIENTO "A"

3. PROCEDIMIENTO DE SUSTITUCIÓN DE PIEZAS Y REGISTRO DE LA LLAVE

(a) En la siguiente tabla, se muestran los procedimientos de sustitución de la ECU y de registro de la llave en caso de que se determine que la ECU está averiada durante la localización y reparación del sistema inmovilizador.

OBSERVACIÓN:

  • Los siguientes procedimientos requieren el uso del Techstream:
    • - Registro del código de una llave nueva
    • - Registro del código de una llave de repuesto
    • - Borrado del código de una llave
  • Se pueden registrar un máximo de 5 códigos de llave.

ECU defectuosa

Procedimiento

Consulte

Conjunto de la ECU de la llave transmisora

1. Sustituya el conjunto de la ECU de la llave transmisora.

Haga clic aquí

2. Registre todos los conjuntos del transmisor de control de las puertas.

PROCEDIMIENTO "A"

3. Registre el ID de comunicación de la ECU.

PROCEDIMIENTO "E"

ECM

1. Sustituya el ECM.

Haga clic aquí

2. Registre el ID de comunicación de la ECU.

(Cuando sustituya el ECM por uno usado)

PROCEDIMIENTO "F"

Conjunto de la ECU de la llave transmisora y ECM

1. Sustituya el conjunto de la ECU de la llave transmisora.

Haga clic aquí

2. Sustituya el ECM.

Haga clic aquí

3. Registre todos los conjuntos del transmisor de control de las puertas.

PROCEDIMIENTO "A"

4. Registre el ID de comunicación de la ECU.

(Cuando sustituya el ECM por uno usado)

PROCEDIMIENTO "F"

4. REGISTRO DE LA LLAVE (PROCEDIMIENTO "A")

(a) Registro del código de una nueva llave (Procedimiento "A"):

AVISO:

Asegúrese de que no haya ningún código de llave registrado en el conjunto de la ECU de la llave transmisora.

OBSERVACIÓN:

  • En este modo, se pueden registrar un máximo de 2 códigos de llave. No es necesario registrar las llaves maestras en un orden determinado, puesto que el conjunto de la ECU de la llave transmisora puede distinguir los diferentes tipos de los conjuntos del transmisor de control de las puertas.
  • Se pueden registrar los nuevos códigos de llave con la pila conectada. El interruptor de encendido puede estar en posición ON u OFF.
  • Cuando se instala un nuevo conjunto de la ECU de la llave transmisora, deben registrarse los códigos de llave en dicho conjunto.
Registro automático del código de llave (nuevo registro)

Procedimiento

Estado del indicador luminoso de seguridad

1. Arranque

Parpadeo

OBSERVACIÓN:

Hasta que se inserte el primer conjunto del transmisor de control de las puertas

2. Introduzca la llave maestra en el cilindro de la llave de encendido.

Parpadeo

3. Funcionamiento del Techstream

Acceda a los siguientes menús: Body Electrical / Immobiliser / Utility / Key Registration

OBSERVACIÓN:

Tras ejecutar el procedimiento anterior, vaya al paso siguiente cumpliendo las instrucciones de la pantalla del Techstream.

En posición OFF durante 1 segundo y a continuación en posición ON.

4. Extraiga el conjunto del el transmisor de control de las puertas y, a continuación, seleccione Next en el Techstream.

ON

5. Introduzca la llave maestra que vaya a registrar y, a continuación, seleccione Next en el Techstream.

OFF para 1 segundo, ON para 0.5 segundos y, a continuación, OFF

6. Extraiga el conjunto del transmisor de control de las puertas.

Parpadeo

7. Fin de la inspección

OBSERVACIÓN:

  • Si el sistema inmovilizador funciona adecuadamente y se saca el conjunto del transmisor de control de las puertas, la luz del indicador de seguridad parpadea de manera continua.

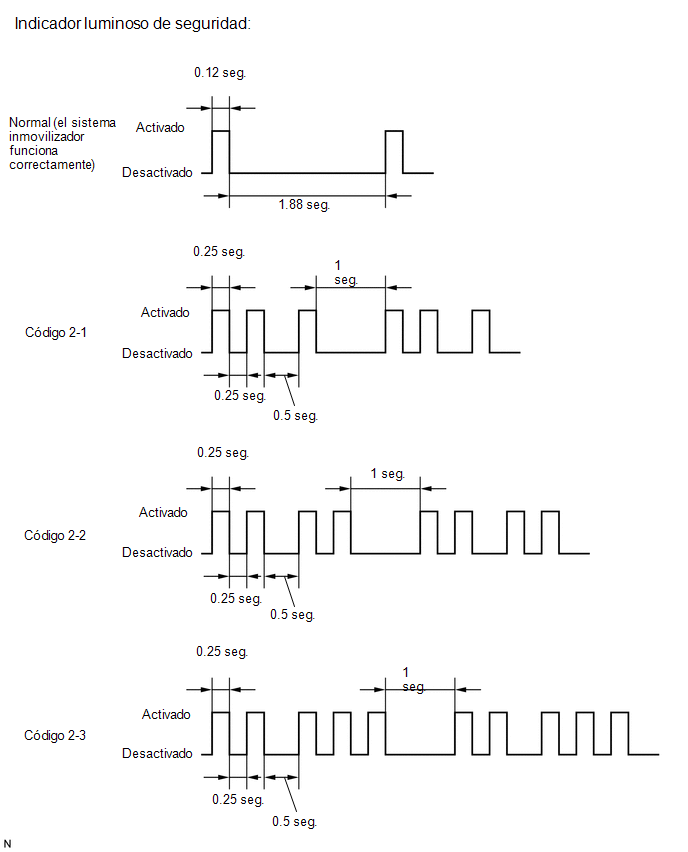

  • Si el registro del nuevo código de llave falla, el indicador luminoso de seguridad emitirá el código 2-1. Si se intenta registrar una conjunto del transmisor de control de las puertas que ya está registrado, se emitirá el código 2-2 cuando se inserte el conjunto del transmisor de control de las puertas. Si el número de códigos de llave registrados excede el límite máximo, el indicador luminoso de seguridad emitirá un código 2-3. A continuación se indican los detalles de emisión.

(b) Finalice el modo automático de registro del código de llave:

Se puede detener el modo automático de registro del código de llave después de haber registrado al menos 1 código (código inmovilizador) como la llave maestra.

OBSERVACIÓN:

Siga las instrucciones que aparecen en la pantalla del Techstream para salir del modo de registro del nuevo código de llave.

5. REGISTRO DE LA LLAVE (PROCEDIMIENTO "B")

(a) Registro adicional (procedimiento "B"):

OBSERVACIÓN:

  • Se pueden volver a registrar un máximo de 5 códigos de llave maestra.
  • El registro de códigos de llaves secundarias finalizará si no se completa cada paso en el tiempo especificado.
  • Si se sustituye el cilindro de la llave de encendido o el conjunto del cilindro de la llave, extraiga el módulo del transmisor de la llave maestra original. A continuación, instale el módulo del transmisor en una nueva llave y utilice ésta como llave maestra. Si es necesario, utilice esta llave maestra para registrar otros conjuntos del transmisor de control de las puertas.

AVISO:

Si se ha cambiado el cilindro de la llave de encendido, es posible bloquear y desbloquear las puertas con el módulo del transmisor de la nueva llave maestra (extraído de la llave maestra original). Sin embargo, la nueva llave maestra no podrá bloquear ni desbloquear las puertas a través del cilindro de la llave de la puerta. Conserve la llave maestra original. Si falla la batería del módulo del transmisor de la nueva llave maestra, puede utilizar la llave maestra original para bloquear y desbloquear las puertas a través del cilindro de la llave de la puerta.

Registro adicional

Procedimiento

Tiempo necesario para lleva a cabo la operación

Estado del indicador luminoso de seguridad

1. Arranque

-

Parpadeo

OBSERVACIÓN:

Hasta que se inserte el primer conjunto del transmisor de control de las puertas

2. Introduzca la llave maestra ya registrada en el cilindro de la llave de encendido y gire el interruptor de encendido a la posición ON.

En 120 segundos o menos

OFF

3. Funcionamiento del Techstream

Acceda a los siguientes menús: Body Electrical / Immobiliser / Utility / Key Registration

OBSERVACIÓN:

Tras ejecutar el procedimiento anterior, vaya al paso siguiente cumpliendo las instrucciones de la pantalla del Techstream.

ON

4. Extraiga la llave maestra.

En 20 segundos o menos

OBSERVACIÓN:

Después de la instrucción del Techstream

ON

5. Inserte el conjunto del transmisor de control de las puertas que se va a registrar en el cilindro de la llave de encendido.

En 10 segundos o menos

Parpadeo

6. Después de 60 segundos, se registra conjunto del transmisor de control de las puertas.

OBSERVACIÓN:

El indicador de seguridad se apaga para indicar que el conjunto del transmisor de control de las puertas se ha registrado.

-

OFF

7. Extraiga el conjunto del transmisor de control de las puertas.

-

Parpadeo

8. Fin de la inspección

OBSERVACIÓN:

  • Más arriba se muestra una breve descripción de un procedimiento de registro de códigos de llave. Si desea más información, consulte la pantalla del Techstream.
  • Si el sistema inmovilizador funciona adecuadamente y se saca el conjunto del transmisor de control de las puertas, la luz del indicador de seguridad parpadea de manera continua.
  • Si el registro del código de la llave falla durante el registro del código de la llave adicional, el indicador luminoso de seguridad emitirá un código 2-1. Si se intenta registrar un conjunto del transmisor de control de las puertas previamente registrado, se emitirá el código 2-2 cuando se inserte el conjunto del transmisor de control de las puertas en el cilindro de la llave de encendido. Si el número de códigos de llave registrados excede el límite máximo, el indicador luminoso de seguridad emitirá un código 2-3. Los detalles del código emitido se muestran en el procedimiento "A".

6. REGISTRO DE LA LLAVE (PROCEDIMIENTO "C")

(a) Borrado del código de la llave (procedimiento "C"):

OBSERVACIÓN:

  • Al realizar este procedimiento, se borrarán todos los códigos de llave, excepto el de la llave maestra que se utiliza para borrar los otros códigos. Para poder utilizar un conjunto del transmisor de control de las puertas después de haber borrado su código, es necesario registrar un nuevo código de llave.
  • Este procedimiento se cancelará si no se cumple cada paso en el tiempo especificado.
Borrado del código de una llave

Procedimiento

Tiempo necesario para lleva a cabo la operación

Estado del indicador luminoso de seguridad

1. Arranque

-

Parpadeo

OBSERVACIÓN:

Hasta que se inserte el primer conjunto del transmisor de control de las puertas

2. Introduzca la llave maestra ya registrada en el cilindro de la llave de encendido y gire el interruptor de encendido a la posición ON.

En 120 segundos o menos

OFF

3. Funcionamiento del Techstream

Acceda a los siguientes menús: Body Electrical / Immobiliser / Utility / Transponder Code Erasure

OBSERVACIÓN:

Tras ejecutar el procedimiento anterior, vaya al paso siguiente cumpliendo las instrucciones de la pantalla del Techstream.

En posición ON durante 1 segundo y a continuación en posición OFF.

4. Extraiga la llave maestra.

En 10 segundos o menos

OBSERVACIÓN:

Después de la instrucción del Techstream

Parpadeo

5. Fin de la inspección

OBSERVACIÓN:

  • Más arriba se muestra una breve descripción de un procedimiento de registro de códigos de llave. Si desea más información, consulte la pantalla del Techstream.
  • Si el sistema inmovilizador funciona adecuadamente y se saca el conjunto del transmisor de control de las puertas, la luz del indicador de seguridad parpadea de manera continua.

7. REGISTRO DE LA LLAVE (PROCEDIMIENTO "D")

(a) Borrado de los códigos de todas las llaves (procedimiento "D"):

OBSERVACIÓN:

  • Para realizar este procedimiento, se debe registrar al menos 1 conjunto del transmisor de control de las puertas en el conjunto de la ECU de la llave transmisora.
  • Este procedimiento puede realizarse con un conjunto del transmisor de control de las puertas registrado o sin registrar.
Borrado de los códigos de todas las llaves

Procedimiento

Tiempo necesario para lleva a cabo la operación

Estado del indicador luminoso de seguridad

1. Arranque

-

Parpadeo

2. Inserte la llave maestra ya registrada o el conjunto del transmisor de control de las puertas sin registrar en el cilindro de la llave de encendido y coloque el interruptor en posición ON.

En 10 minutos o menos

ON u OFF

3. Confirme con el sistema TIS que el usuario y el vehículo coinciden.

4. Funcionamiento del Techstream

Acceda a los siguientes menús: Body Electrical / Immobiliser / Utility / Immobiliser Code Reset

OBSERVACIÓN:

Tras ejecutar el procedimiento anterior, vaya al paso siguiente cumpliendo las instrucciones de la pantalla del Techstream.

En 15 minutos o menos

En posición ON durante 1 segundo y a continuación en posición OFF.

5. Se visualiza el fin de borrado de todos los códigos de las llaves.

-

ON

6. Fin de la inspección

OBSERVACIÓN:

  • Más arriba se muestra una breve descripción de un procedimiento de registro de códigos de llave. Si desea más información, consulte la pantalla del Techstream.
  • Si el sistema inmovilizador funciona adecuadamente y se saca el conjunto del transmisor de control de las puertas, la luz del indicador de seguridad parpadea de manera continua.

8. REGISTRO DE LA LLAVE (PROCEDIMIENTO "E")

(a) Registro del identificador de comunicación de la ECU (procedimiento "E"):

AVISO:

  • Al sustituir el conjunto de la ECU de la llave transmisora, deberá registrarse el identificador de comunicación de la ECU del ECM en el conjunto de la ECU de la llave transmisora para que coincidan sus identificadores de comunicación de la ECU.
  • El motor no podrá ponerse en marcha hasta que coincidan los identificadores de comunicación de la ECU.
  • No coloque el interruptor de encendido de ON a OFF 20 veces o más antes de registrar el identificador de comunicación de la ECU. Girar el interruptor de encendido de la posición ON a OFF 20 veces o más hará que no sea posible arrancar el motor a no ser que se reemplace el conjunto de la ECU de la llave transmisora por uno nuevo.
  • Si gira el interruptor de encendido a la posición START una vez finalizado el registro, es posible que no arranque el motor al primer intento. En tal caso, coloque de nuevo el interruptor de encendido en la posición ON.
  • Tras arrancar el motor, borre el DTC B2799 (código para el error de comunicación del inmovilizador del ECM) mediante cualquiera de las operaciones siguientes:

    - Con el Techstream

    - Desconectando la batería durante 30 segundos

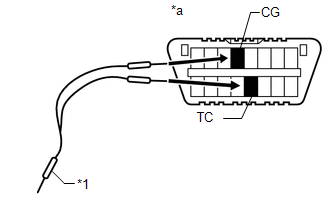

(1) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

*1

SST

*a

Vista frontal del DLC3:

(2) Coloque el interruptor de encendido en la posición ON y déjelo así durante 30 minutos.

AVISO:

No abra y cierre ninguna de las puertas. Si se abre o se cierra una puerta, vuelva a iniciar el registro desde el procedimiento 1.

OBSERVACIÓN:

No arranque el motor.

(3) Verifique que el motor arranca.

9. REGISTRO DE LA LLAVE (PROCEDIMIENTO "F")

(a) Registro del identificador de comunicación de la ECU (procedimiento "F"):

AVISO:

El identificador de comunicación de la ECU debe registrarse cuando se sustituya el conjunto de la ECU de la llave transmisora y el ECM, o cuando solo se sustituya el ECM, para que coincida con el identificador de comunicación de la ECU.

Registro del identificador de la comunicación de la ECU

Procedimiento

Estado del indicador luminoso de seguridad

1. Arranque

OFF

2. Inserte un conjunto del transmisor de control de las puertas ya registrado en el cilindro de la llave de encendido.

3. Arranque el motor.

4. Asegúrese de que el motor arranca y permanece encendido durante más de 3 segundos.

5. Fin de la inspección
