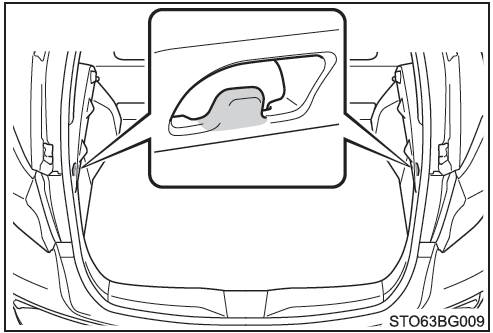

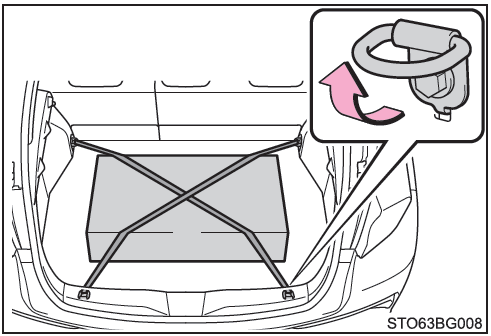

Ganchos para carga (se están instalados)
Se suministran ganchos de carga para sujetar elementos sueltos.
ADVERTENCIA Para evitar posibles lesiones, coloque siempre los ganchos de carga en su posición original cuando no los utilice. |
Ganchos para las bolsas de la compra
AVISO No cuelgue nunca objetos cuyo peso supere 2 kg (4,4 lb.) en los ganchos para las bolsas de la compra |

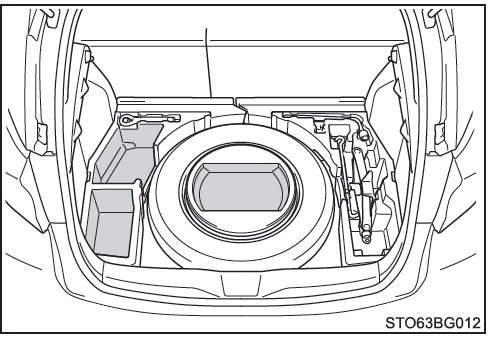

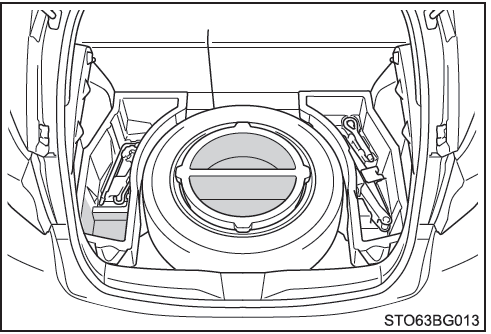

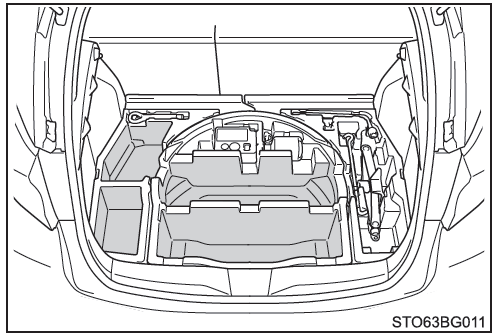

Cajas auxiliares (si están instaladas)

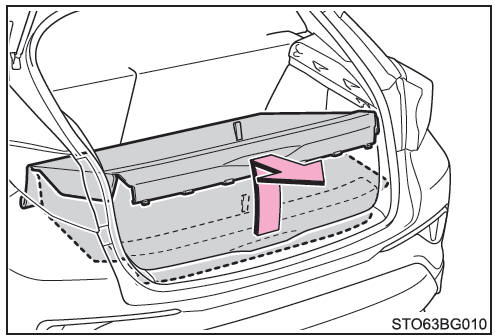

Extraiga la cubierta del portaequipajes.
Tipo A
Tipo B
Tipo C

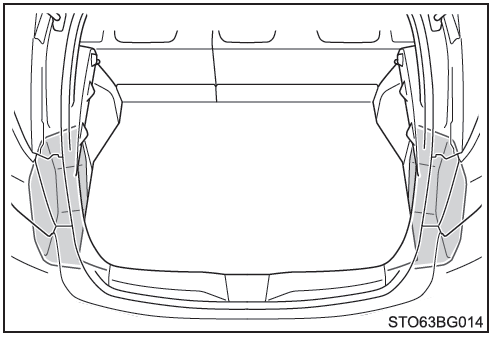

Cajas auxiliares laterales
Tipo A
Tipo B

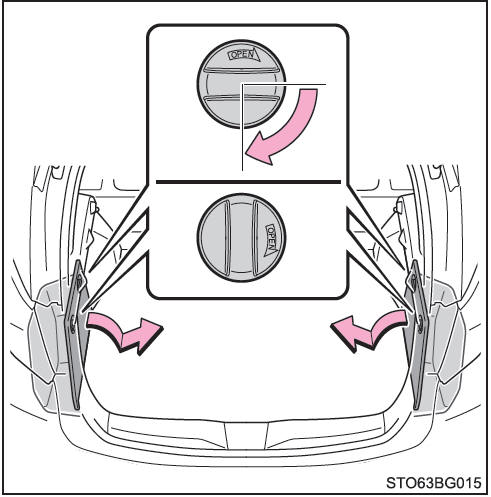

Gire el mando y abra la tapa.

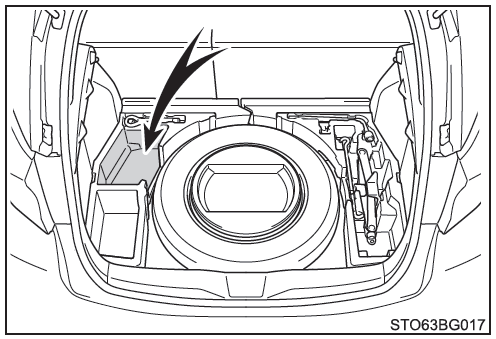

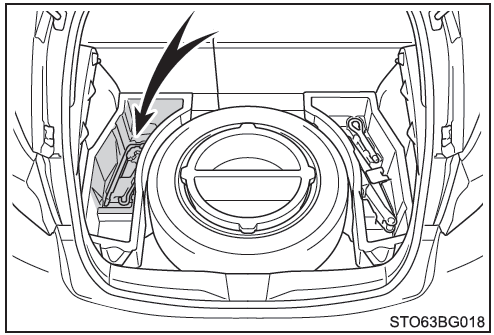

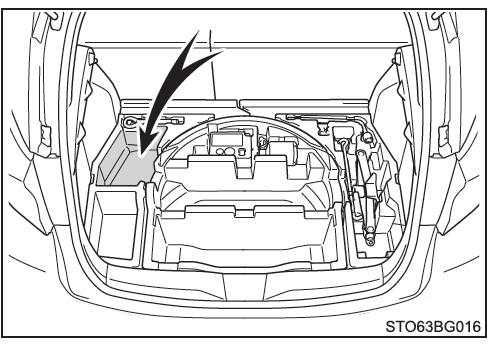

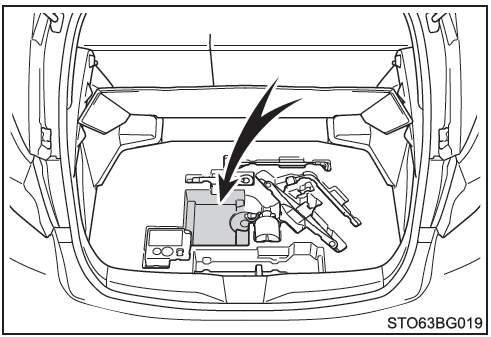

Espacio para almacenar el botiquín de primeros auxilios
Tipo A
Tipo B
Tipo C
Tipo D

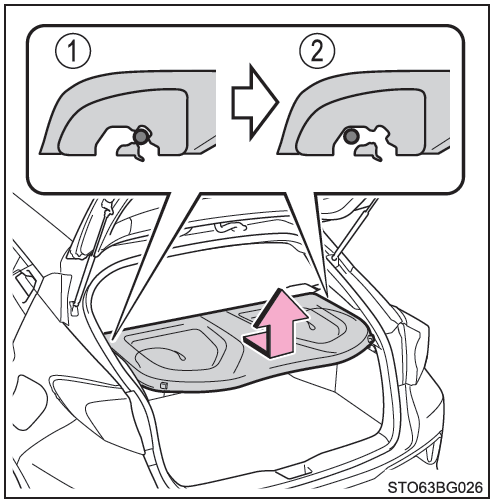

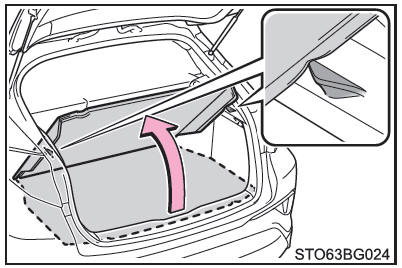

■ Abra la cubierta del portaequipajes y asegúrela (solo tipo D)
La cubierta del portaequipajes se puede asegurar mientras está levantada, como se muestra en la ilustración.
Bandeja del portaequipajes (si está instalada)

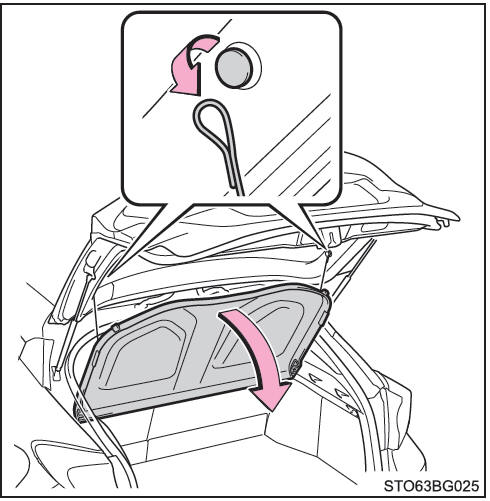

Tipo A
1. Descuelgue los cordones y vuelva a poner la bandeja del portaequipajes en posición horizontal.
2. Levante la bandeja del portaequipajes y, a continuación, tire de ella hacia usted para extraerla.

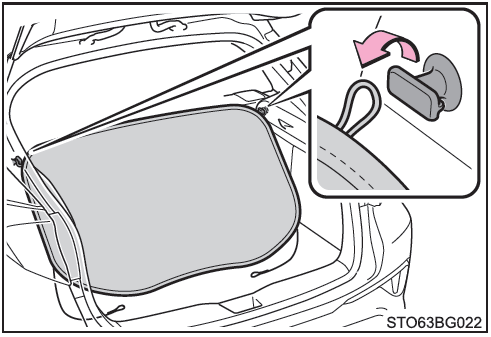

Tipo B

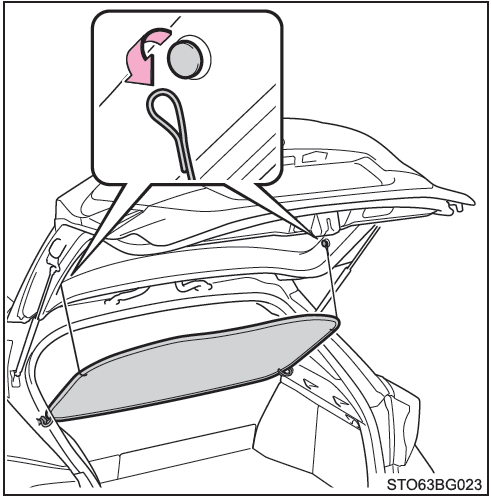

■ Extracción de la bandeja del portaequipajes
1. Desenganche los cordones.
2. Retire el gancho de los soportes.

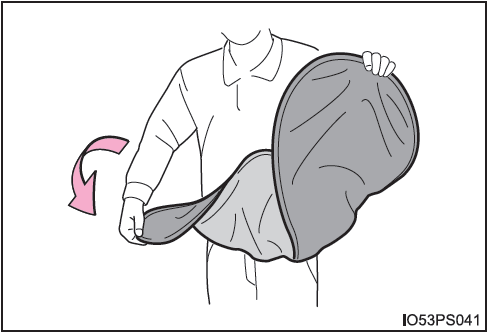

■ Almacenamiento de la bandeja del portaequipajes

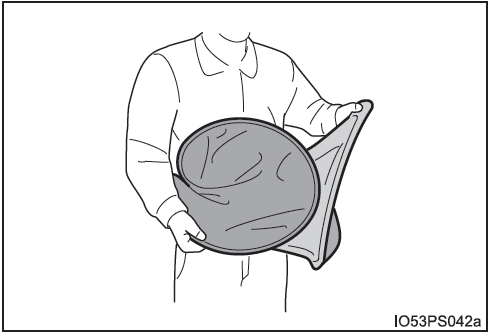

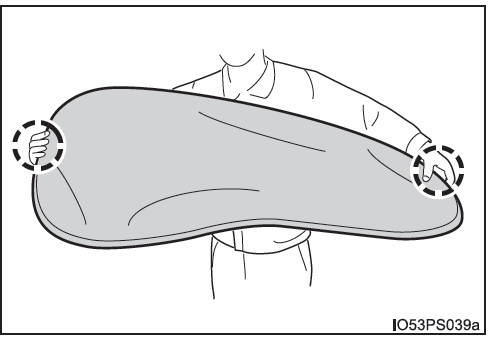

1. Sujete la bandeja del portaequipajes con las dos manos. Coloque los pulgares en sentido opuesto.

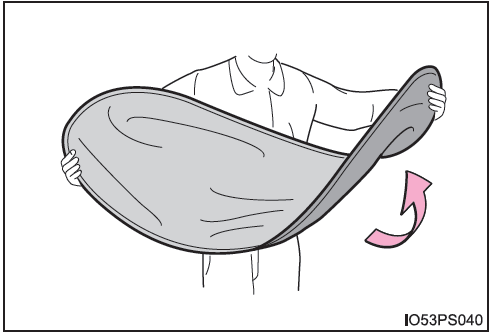

2. Doble un lateral de la cubierta hacia usted.

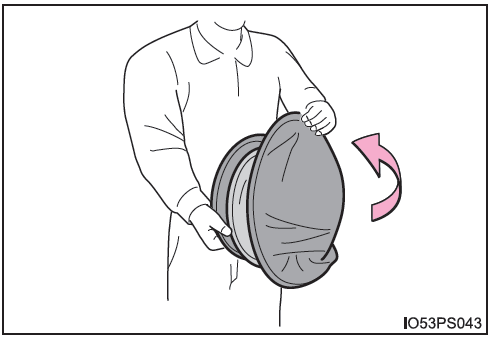

3. Gire el otro lado en sentido opuesto, como se muestra en la ilustración.

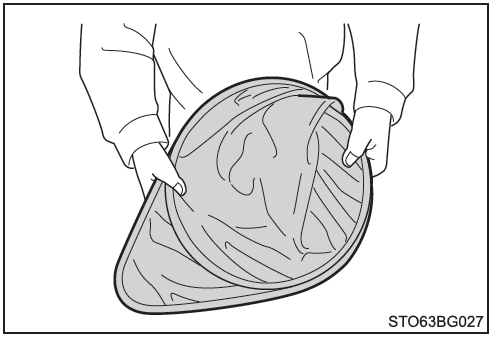

4. Haga un pequeño círculo y después pliéguelo hacia dentro.
5. Compruebe que los tres círculos quedan juntos.
6. Asegúrese de que la bandeja del portaequipajes está correctamente plegada.
ADVERTENCIA
|
AVISO No ejerza demasiada fuerza al plegar la bandeja del portaequipajes. Si lo hace, podría dañar la bandeja del portaequipajes. |
