INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

10°C (50°F)

3.00 a 3.73 kΩ

15°C (59°F)

2.45 a 2.88 kΩ

20°C (68°F)

1.95 a 2.30 kΩ

25°C (77°F)

1.60 a 1.80 kΩ

30°C (86°F)

1.28 a 1.47 kΩ

35°C (95°F)

1.00 a 1.22 kΩ

40°C (104°F)

0.80 a 1.00 kΩ

45°C (113°F)

0.65 a 0.85 kΩ

50°C (122°F)

0.50 a 0.70 kΩ

55°C (131°F)

0.44 a 0.60 kΩ

60°C (140°F)

0.36 a 0.50 kΩ

AVISO:

  • Sujete el termistor del enfriador (sensor de temperatura interior) solamente por su conector. Tocar la parte del sensor puede hacer que cambie el valor de resistencia.
  • Durante el proceso de medición, la temperatura del termistor del enfriador (sensor de temperatura interior) debe ser igual a la temperatura ambiente.

OBSERVACIÓN:

A medida que sube la temperatura, baja la resistencia (consulte la gráfica).

Si el resultado no es el especificado, reemplace el termistor del enfriador (sensor de temperatura interior).

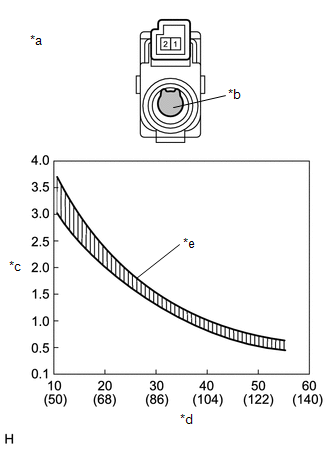

*a

Componente no conectado al mazo de cables

(termistor del enfriador (sensor de temperatura interior))

*b

Pieza sensora

*c

Resistencia (kΩ)

*d

Temperatura (°C (°F))

*e

Rango permitido
