INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL TERMISTOR DEL ENFRIADOR N° 1

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

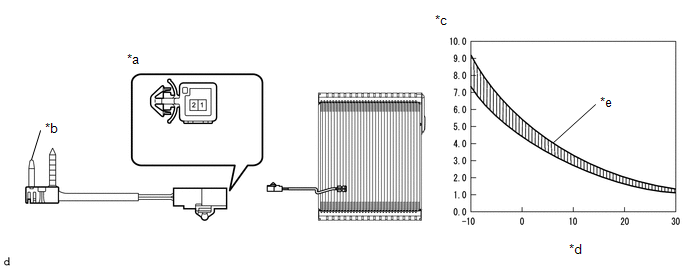

*a

Componente no conectado al mazo de cables

(Termistor del enfriador n° 1)

*b

Pieza sensora

*c

Resistencia (kΩ)

*d

Temperatura (°C (°F))

*e

Rango permitido

-

-

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 - 2

-10°C (14°F)

7.30 a 9.10 kΩ

-5°C (23°F)

5.65 a 6.95 kΩ

0°C (32°F)

4.40 a 5.35 kΩ

5°C (41°F)

3.40 a 4.15 kΩ

10°C (50°F)

2.70 a 3.25 kΩ

15°C (59°F)

2.14 a 2.58 kΩ

20°C (68°F)

1.71 a 2.05 kΩ

25°C (77°F)

1.38 a 1.64 kΩ

30°C (86°F)

1.11 a 1.32 kΩ

Si la resistencia no coincide con la especificada, reemplace el termistor del enfriador n° 1.

AVISO:

  • Sujete el sensor solamente por su conector. Al tocar la parte de la detección puede modificarse el valor de la resistencia.
  • Durante el proceso de medición, la temperatura del sensor debe ser igual a la temperatura ambiente.

OBSERVACIÓN:

A medida que sube la temperatura, baja la resistencia (consulte la gráfica).

Si no se logra el estado especificado, reemplace el termistor del enfriador n° 1.

    ExtracciÓn
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL TERMISTOR DEL ENFRIADOR N° 1 (a) Instale el termistor del enfriador n° 1 tal y como se muestra en la ilustración. Posición de instalac ...
