Toyota CH-R Manual de Taller: Avisador AcÚstico Del Sistema InalÁmbrico De Cierre Centralizado De Puertas
Componentes
COMPONENTES

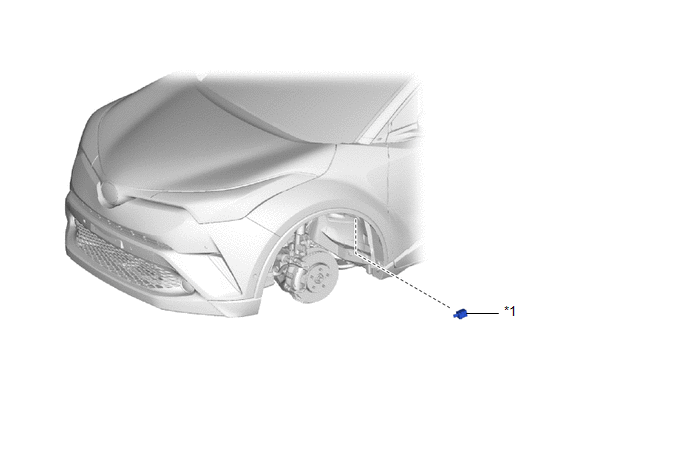

ILUSTRACIÓN
|
*1 |
AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. SEPARE EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA
Haga clic aquí .gif)
2. EXTRAIGA EL AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS
|

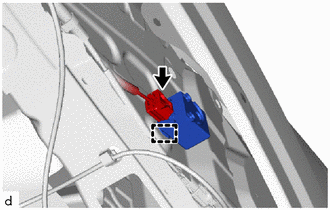

(a) Desconecte el conector. |
|
(b) Desenganche la abrazadera y extraiga el avisador acústico del sistema inalámbrico de cierre centralizado de puertas.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL AVISADOR ACÚSTICO DEL SISTEMA INALÁMBRICO DE CIERRE CENTRALIZADO DE PUERTAS
|
(a) Enganche la abrazadera para instalar el avisador acústico del sistema inalámbrico de cierre centralizado de puertas. |
|
.png)
(b) Conecte el conector.
2. COLOQUE EL REVESTIMIENTO DE LA ALETA DELANTERA IZQUIERDA
Haga clic aquí .gif)
